تجهیزات اتاق تمیز | معرفی کامل تجهیزات کلین روم، کاربردها و راهنمای انتخاب

تجهیزات اتاق تمیز؛ پایه و اساس عملکرد یک کلین روم استاندارد

در بسیاری از صنایع پیشرفته، کیفیت محصول تنها به مواد اولیه یا فناوری تولید وابسته نیست؛ بلکه شرایط محیطی که فرآیند تولید در آن انجام می‌شود نیز نقشی تعیین‌کننده در کیفیت نهایی، ایمنی و انطباق با استانداردهای بین‌المللی دارد. کوچک‌ترین ذره معلق، آلودگی میکروبی یا تغییرات کنترل‌نشده در جریان هوا می‌تواند موجب افت کیفیت محصولات، افزایش ضایعات، توقف خطوط تولید و حتی رد شدن محصولات در آزمون‌های کنترل کیفیت شود. به همین دلیل، استفاده از تجهیزات اتاق تمیز به یکی از مهم‌ترین الزامات در طراحی و بهره‌برداری از کلین روم تبدیل شده است.

تجهیزات اتاق تمیز مجموعه‌ای از سیستم‌ها، تجهیزات مکانیکی، اجزای کنترلی و تجهیزات جانبی هستند که به‌صورت هماهنگ، شرایط پایدار و کنترل‌شده‌ای را برای محیط کلین روم فراهم می‌کنند. این تجهیزات وظیفه کنترل ذرات معلق، تنظیم فشار مثبت یا منفی، هدایت صحیح جریان هوا، فیلتراسیون آلاینده‌ها، کنترل دما و رطوبت و جلوگیری از انتقال آلودگی میان بخش‌های مختلف را بر عهده دارند. عملکرد صحیح هر یک از این تجهیزات، تأثیر مستقیمی بر دستیابی به کلاس پاکیزگی مورد نظر و حفظ شرایط استاندارد محیط دارد.

انتخاب تجهیزات مناسب تنها به خرید دستگاه‌های مورد نیاز محدود نمی‌شود. در یک پروژه حرفه‌ای، عواملی مانند نوع صنعت، کلاس پاکیزگی مورد نیاز بر اساس استاندارد ISO 14644، الزامات GMP، نوع فرآیند تولید، تعداد پرسنل، حجم تردد، شرایط بهره‌برداری و هزینه‌های نگهداری باید به‌دقت بررسی شوند تا تمامی تجهیزات به‌صورت یکپارچه و هماهنگ عمل کنند. هرگونه انتخاب نادرست می‌تواند راندمان سیستم تهویه را کاهش داده، مصرف انرژی را افزایش دهد و هزینه‌های نگهداری و تعمیرات را به شکل قابل توجهی بالا ببرد.

در این مقاله، به معرفی مهم‌ترین تجهیزات اتاق تمیز، عملکرد هر یک، کاربرد آن‌ها در صنایع مختلف، استانداردهای مرتبط و نکات کلیدی در انتخاب تجهیزات خواهیم پرداخت. اگر قصد طراحی، تجهیز یا ارتقای یک کلین روم را دارید، این راهنما دید جامعی از اجزای اصلی یک اتاق تمیز استاندارد در اختیار شما قرار خواهد داد.

تجهیزات اتاق تمیز چیست؟

اتاق تمیز (Clean Room) محیطی مهندسی‌شده است که در آن میزان ذرات معلق، آلاینده‌های میکروبی، دما، رطوبت، فشار هوا و سایر پارامترهای محیطی به‌صورت دقیق کنترل می‌شوند. دستیابی به این شرایط تنها با طراحی مناسب فضا امکان‌پذیر نیست؛ بلکه نیازمند استفاده از مجموعه‌ای از تجهیزات اتاق تمیز است که به‌صورت یکپارچه برای حفظ کیفیت محیط عمل می‌کنند.

به بیان ساده، تجهیزات اتاق تمیز شامل تمامی سیستم‌ها، دستگاه‌ها و اجزایی هستند که وظیفه ایجاد، کنترل و حفظ شرایط استاندارد داخل کلین روم را بر عهده دارند. این تجهیزات از مرحله ورود پرسنل و مواد اولیه تا تصفیه هوا، کنترل فشار، انتقال تجهیزات، روشنایی، پایش شرایط محیطی و حتی نوع متریال به‌کاررفته در داخل اتاق را پوشش می‌دهند. عملکرد هماهنگ این اجزا باعث می‌شود میزان آلودگی محیط در محدوده تعیین‌شده توسط استانداردهای بین‌المللی باقی بماند.

در بسیاری از صنایع مانند داروسازی، تجهیزات پزشکی، بیمارستان‌ها، صنایع غذایی، تولید نیمه‌هادی‌ها، آزمایشگاه‌های تحقیقاتی و مراکز بیوتکنولوژی، کوچک‌ترین آلودگی می‌تواند کیفیت محصول یا نتیجه فرآیند را تحت تأثیر قرار دهد. به همین دلیل، استفاده از تجهیزات اتاق تمیز نه‌تنها یک انتخاب، بلکه یکی از الزامات اصلی برای رعایت استانداردهایی مانند ISO 14644 و GMP محسوب می‌شود.

نکته مهم این است که تجهیزات کلین روم  حرفه‌ای طراحی کلین روم، تجهیزات به‌صورت یک سیستم یکپارچه انتخاب و جانمایی می‌شوند تا علاوه بر کنترل آلودگی، بهره‌وری، مصرف انرژی و هزینه‌های نگهداری نیز در بهترین وضعیت قرار گیرند.

به طور کلی، تجهیزات اتاق تمیز را می‌توان در چند گروه اصلی دسته‌بندی کرد:

• تجهیزات کنترل و تصفیه هوا مانند هواساز هایژنیک (AHU)، فیلترهای HEPA و ULPA و سیستم‌های لامینار فلو
• تجهیزات کنترل ورود آلودگی مانند ایرشاور، پس باکس
• تجهیزات معماری کلین روم شامل پنل‌های دیواری و سقفی، درب و پنجره‌های مخصوص، کفپوش‌های آنتی‌استاتیک و چراغ‌های کلین روم
• تجهیزات فرآیندی و جانبی مانند ویینگ بوث، میزها و کابینت‌های استیل، سینک‌های استیل و تجهیزات اختصاصی هر صنعت
• سیستم‌های مانیتورینگ و کنترل شامل تجهیزات اندازه‌گیری فشار، دما، رطوبت، تعداد ذرات معلق و سایر پارامترهای محیطی

در ادامه مقاله، هر یک از این تجهیزات را به‌صورت جداگانه بررسی خواهیم کرد و با عملکرد، کاربرد، مزایا و نکات مهم در انتخاب آن‌ها آشنا می‌شویم تا دید کاملی نسبت به اجزای تشکیل‌دهنده یک کلین روم استاندارد به دست آوریم.

چرا تجهیزات اتاق تمیز اهمیت دارند؟

در محیط‌های صنعتی و آزمایشگاهی، کیفیت محصول تنها به فرآیند تولید وابسته نیست؛ بلکه شرایط محیطی نیز تأثیر مستقیمی بر نتیجه نهایی دارد. وجود ذرات معلق، آلودگی‌های میکروبی، نوسانات دما و رطوبت یا تغییرات فشار هوا می‌تواند عملکرد تجهیزات، کیفیت محصولات و حتی سلامت مصرف‌کنندگان را تحت تأثیر قرار دهد. به همین دلیل، استفاده از تجهیزات اتاق تمیز یکی از مهم‌ترین الزامات برای ایجاد محیطی پایدار، ایمن و منطبق با استانداردهای بین‌المللی است.

تجهیزات کلین روم به‌گونه‌ای طراحی شده‌اند که تمامی عوامل مؤثر بر آلودگی محیط را کنترل کنند. این تجهیزات با ایجاد جریان هوای کنترل‌شده، فیلتراسیون ذرات، حفظ اختلاف فشار بین فضاها و کنترل ورود افراد و مواد، از انتقال آلودگی جلوگیری کرده و شرایط لازم برای انجام فرآیندهای حساس را فراهم می‌کنند. نتیجه این عملکرد، افزایش کیفیت محصولات، کاهش خطاهای تولید و ایجاد محیطی قابل اعتماد برای انجام فعالیت‌های تخصصی است.

یکی از مهم‌ترین مزایای استفاده از تجهیزات استاندارد، حفظ کلاس پاکیزگی (Cleanliness Class) در کلین روم است. در بسیاری از صنایع، رعایت کلاس‌های تعریف‌شده در استاندارد ISO 14644 و الزامات GMP ضروری است و بدون استفاده از تجهیزات مناسب، دستیابی به این استانداردها عملاً امکان‌پذیر نخواهد بود. به همین دلیل، انتخاب صحیح تجهیزات از همان مراحل اولیه طراحی پروژه اهمیت زیادی دارد.

علاوه بر کنترل آلودگی، تجهیزات اتاق تمیز نقش مهمی در افزایش بهره‌وری و کاهش هزینه‌های عملیاتی نیز دارند. استفاده از تجهیزات باکیفیت و طراحی مهندسی‌شده باعث بهبود راندمان سیستم تهویه، کاهش مصرف انرژی، افزایش عمر فیلترها و تجهیزات مکانیکی و کاهش نیاز به تعمیرات و توقف خطوط تولید می‌شود. این موضوع در پروژه‌های بزرگ صنعتی می‌تواند صرفه‌جویی قابل توجهی در هزینه‌های بلندمدت ایجاد کند.

از سوی دیگر، هر صنعت نیازهای خاص خود را دارد. برای مثال، در صنایع داروسازی و تجهیزات پزشکی، کنترل آلودگی میکروبی در اولویت قرار دارد، در حالی که در صنایع الکترونیک، حذف ذرات بسیار ریز و کنترل الکتریسیته ساکن اهمیت بیشتری پیدا می‌کند. به همین دلیل، تجهیزات مورد استفاده در هر کلین روم باید متناسب با نوع فرآیند، حساسیت محصول و الزامات فنی همان صنعت انتخاب شوند.

در نهایت، باید توجه داشت که یک اتاق تمیز تنها زمانی عملکرد مطلوب خواهد داشت که تمامی تجهیزات آن به‌صورت یک سیستم یکپارچه طراحی، نصب و بهره‌برداری شوند. استفاده از بهترین فیلترها بدون سیستم تهویه مناسب، یا نصب پیشرفته‌ترین تجهیزات بدون کنترل صحیح ورود افراد و مواد، نمی‌تواند کیفیت مورد انتظار را تضمین کند. موفقیت یک پروژه کلین روم، حاصل هماهنگی کامل میان تمامی تجهیزات اتاق تمیز و طراحی اصولی آن‌ها است.

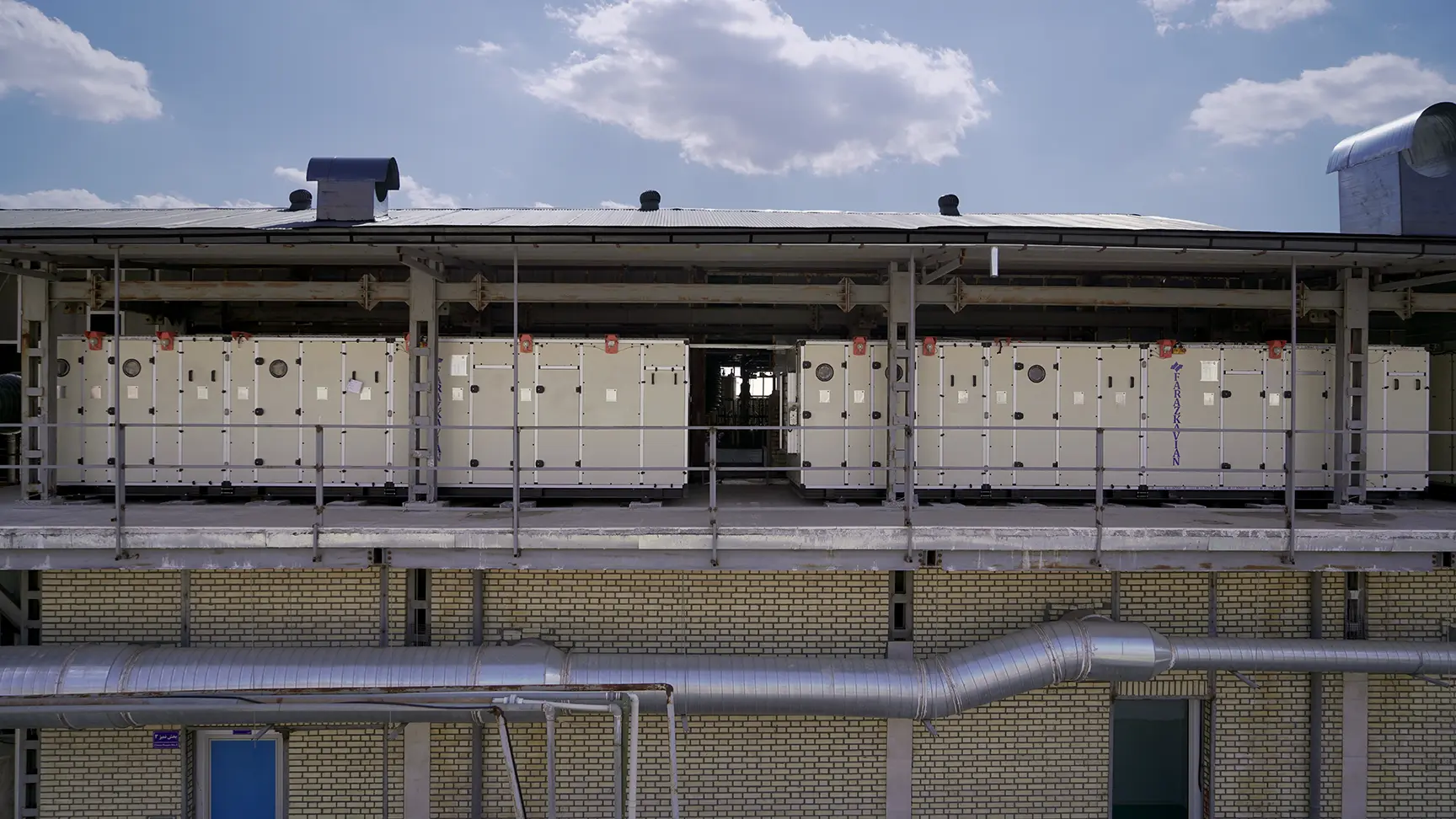

هواساز هایژنیک (Hygienic Air Handling Unit)

اگر بخواهیم از مهم‌ترین تجهیزات اتاق تمیز نام ببریم، بدون تردید هواساز هایژنیک یا AHU در صدر این فهرست قرار می‌گیرد. این تجهیز قلب سیستم تهویه کلین روم است و وظیفه تأمین هوای تمیز، کنترل دما و رطوبت، ایجاد فشار مثبت یا منفی و تأمین نرخ مناسب تعویض هوا را بر عهده دارد. عملکرد صحیح سایر تجهیزات نیز تا حد زیادی به کیفیت عملکرد هواساز وابسته است.

برخلاف هواسازهای معمولی، هواسازهای مورد استفاده در کلین روم با هدف جلوگیری از تجمع آلودگی طراحی می‌شوند. استفاده از سطوح داخلی صاف، بدنه مقاوم در برابر خوردگی، عایق‌های بهداشتی، درزگیری دقیق و امکان شست‌وشو و ضدعفونی آسان، از ویژگی‌هایی است که این تجهیزات را برای محیط‌های حساس مناسب می‌کند. همچنین تمامی قطعات داخلی به گونه‌ای طراحی می‌شوند که کمترین احتمال تجمع ذرات، رطوبت یا رشد میکروارگانیسم‌ها وجود داشته باشد.

یکی از مهم‌ترین وظایف هواساز، عبور هوا از چندین مرحله فیلتراسیون است. هوا ابتدا از فیلترهای اولیه و میانی عبور کرده و سپس در مرحله نهایی توسط فیلترهای HEPA یا ULPA تصفیه می‌شود. این فرآیند باعث حذف بخش عمده‌ای از ذرات معلق و آلاینده‌ها شده و هوایی با درجه خلوص بالا را وارد فضای اتاق تمیز می‌کند.

هواساز هایژنیک علاوه بر تصفیه هوا، نقش مهمی در کنترل شرایط محیطی نیز دارد. بسیاری از فرآیندهای تولید در صنایع دارویی، تجهیزات پزشکی، الکترونیک و صنایع غذایی تنها در محدوده مشخصی از دما و رطوبت قابل انجام هستند. هرگونه نوسان در این پارامترها می‌تواند کیفیت محصول، عملکرد تجهیزات و حتی نتایج آزمایش‌های کنترل کیفیت را تحت تأثیر قرار دهد. به همین دلیل، سیستم کنترل هواساز باید قادر باشد این شرایط را با دقت بالا و به‌صورت مداوم حفظ کند.

از سوی دیگر، ایجاد اختلاف فشار بین فضاهای مختلف کلین روم نیز بر عهده سیستم تهویه است. فشار مثبت از ورود آلودگی به فضاهای حساس جلوگیری می‌کند و فشار منفی در محیط‌هایی که با مواد خطرناک یا آلاینده سروکار دارند، مانع انتشار آلودگی به سایر بخش‌ها می‌شود. این موضوع یکی از الزامات استانداردهای بین‌المللی مانند ISO 14644 و GMP است.

در انتخاب هواساز مناسب باید عواملی مانند کلاس پاکیزگی، حجم فضای کلین روم، تعداد دفعات تعویض هوا (ACH)، ظرفیت سرمایش و گرمایش، نوع فرآیند تولید، راندمان انرژی، نوع فیلترها و قابلیت نگهداری و سرویس تجهیزات مورد توجه قرار گیرد. طراحی صحیح این سیستم تأثیر مستقیمی بر عملکرد کل مجموعه و هزینه‌های بهره‌برداری خواهد داشت.

به همین دلیل، هواساز هایژنیک را می‌توان مهم‌ترین تجهیز در میان تمامی تجهیزات اتاق تمیز دانست؛ زیرا کیفیت هوای داخل کلین روم و عملکرد بسیاری از تجهیزات دیگر، به کارایی این سیستم وابسته است.

لامینار فلو (Laminar Air Flow)

یکی از مهم‌ترین تجهیزات اتاق تمیز که نقش مستقیمی در ایجاد محیطی عاری از آلودگی دارد، لامینار فلو (Laminar Air Flow) است. این سیستم با ایجاد جریان هوای یکنواخت و تک‌جهته، از انتشار ذرات معلق، گردوغبار و آلودگی‌های میکروبی در محیط جلوگیری کرده و شرایطی پایدار برای انجام فرآیندهای حساس فراهم می‌کند. به همین دلیل، لامینار فلو در صنایع داروسازی، تجهیزات پزشکی، بیوتکنولوژی، آزمایشگاه‌های تحقیقاتی، مراکز درمانی و صنایع الکترونیک کاربرد گسترده‌ای دارد.

اساس عملکرد لامینار فلو بر ایجاد جریان هوای یک‌طرفه (Unidirectional Airflow) است. در این سیستم، هوا پس از عبور از فیلترهای HEPA یا ULPA با سرعت و فشار کنترل‌شده وارد فضای کاری می‌شود و به‌صورت یکنواخت در یک جهت حرکت می‌کند. این جریان منظم، ذرات معلق و آلاینده‌ها را از ناحیه کاری دور کرده و مانع از ایجاد جریان‌های گردابی می‌شود؛ جریان‌هایی که می‌توانند باعث بازگشت آلودگی به سطح کار یا محصول شوند.

لامینار فلو در دو نوع اصلی عمودی (Vertical Laminar Flow) و افقی (Horizontal Laminar Flow) طراحی و تولید می‌شود. در مدل عمودی، هوا از سقف به سمت پایین هدایت می‌شود و پس از عبور از سطح کار از طریق کف یا بخش‌های خروجی تخلیه می‌شود. این نوع طراحی برای بسیاری از فرآیندهای دارویی، آزمایشگاهی و تولید تجهیزات پزشکی مناسب است. در مدل افقی نیز هوا از پشت دستگاه به سمت اپراتور یا فضای روبه‌رو حرکت می‌کند و معمولاً در برخی فرآیندهای مونتاژ دقیق یا صنایع الکترونیک مورد استفاده قرار می‌گیرد.

یکی از مهم‌ترین مزایای استفاده از لامینار فلو، ایجاد ناحیه‌ای با سطح بسیار بالای پاکیزگی است. در بسیاری از موارد، حتی اگر کل محیط در کلاس پاکیزگی مشخصی قرار داشته باشد، برای انجام برخی عملیات حساس به محیطی با آلودگی کمتر نیاز است. لامینار فلو این امکان را فراهم می‌کند که تنها فضای مورد نیاز با بالاترین سطح کیفیت هوا محافظت شود، بدون آنکه کل اتاق به همان سطح از پاکیزگی ارتقا یابد. این موضوع علاوه بر افزایش بهره‌وری، باعث کاهش هزینه‌های اجرایی و مصرف انرژی نیز می‌شود.

در انتخاب لامینار فلو باید عواملی مانند ابعاد فضای کاری، نوع فرآیند، کلاس پاکیزگی مورد نیاز، سرعت جریان هوا، نوع فیلتر، میزان صدای تولیدی، مصرف انرژی و سهولت نگهداری مورد بررسی قرار گیرد. همچنین بدنه این تجهیزات معمولاً از استنلس استیل ضدزنگ ساخته می‌شود تا علاوه بر مقاومت بالا در برابر مواد شوینده و ضدعفونی‌کننده، امکان نظافت آسان و جلوگیری از تجمع آلودگی را فراهم کند.

به طور کلی، لامینار فلو یکی از کلیدی‌ترین تجهیزات اتاق تمیز برای محافظت از فرآیندهای حساس محسوب می‌شود. استفاده از این سیستم در کنار هواساز هایژنیک، فیلترهای HEPA و سایر تجهیزات کنترل آلودگی، نقش مهمی در حفظ کیفیت محصولات، افزایش ایمنی فرآیندها و رعایت استانداردهای بین‌المللی ایفا می‌کند.

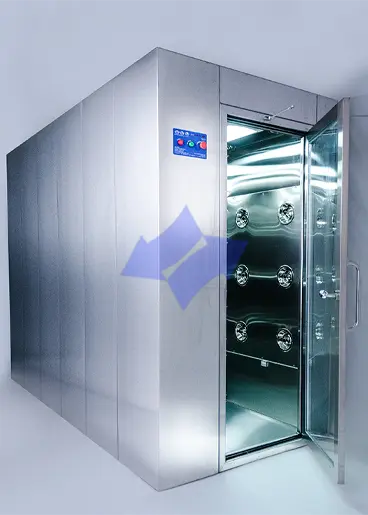

ایرشاور (Air Shower)

یکی دیگر از مهم‌ترین تجهیزات اتاق تمیز، ایرشاور (Air Shower) است که به‌عنوان اولین خط دفاعی در برابر ورود آلودگی به کلین روم شناخته می‌شود. این تجهیز در ورودی اتاق تمیز نصب می‌شود و وظیفه آن حذف ذرات گردوغبار، الیاف، آلودگی‌های سطحی و سایر ذرات معلق از روی لباس، کفش و تجهیزات همراه پرسنل یا مواد ورودی است. استفاده از ایرشاور به میزان قابل توجهی احتمال انتقال آلودگی به محیط داخلی کلین روم را کاهش می‌دهد و به حفظ کلاس پاکیزگی کمک می‌کند.

عملکرد ایرشاور بر پایه دمش هوای پرفشار و تصفیه‌شده است. پس از ورود فرد یا تجهیزات به داخل کابین، درب ورودی به‌صورت خودکار بسته شده و نازل‌های تعبیه‌شده در دیواره‌ها و سقف، هوای فیلترشده توسط فیلترهای HEPA را با سرعت بالا به سمت کاربر هدایت می‌کنند. این جریان هوا ذرات چسبیده به لباس یا تجهیزات را جدا کرده و سپس این ذرات از طریق سیستم مکش و فیلتراسیون جمع‌آوری می‌شوند. پس از پایان سیکل، درب خروجی باز شده و امکان ورود به فضای کلین روم فراهم می‌شود.

یکی از مهم‌ترین مزایای ایرشاور، کاهش بار آلودگی ورودی به سیستم تهویه اتاق تمیز است. هرچه میزان آلودگی واردشده به کلین روم کمتر باشد، فشار کمتری به فیلترهای HEPA و سایر تجهیزات تصفیه هوا وارد می‌شود و در نتیجه عمر مفید تجهیزات افزایش یافته و هزینه‌های نگهداری کاهش پیدا می‌کند. به همین دلیل، ایرشاور نه‌تنها کیفیت محیط را حفظ می‌کند، بلکه از نظر اقتصادی نیز سرمایه‌گذاری ارزشمندی برای پروژه‌های کلین روم محسوب می‌شود.

ایرشاورها در مدل‌های مختلفی طراحی و تولید می‌شوند؛ از جمله مدل‌های تک‌نفره، چندنفره، مخصوص حمل ترالی (Trolley Air Shower) و مدل‌های ترکیبی برای ورود هم‌زمان افراد و تجهیزات. انتخاب مدل مناسب به عواملی مانند میزان تردد، ابعاد ورودی، نوع فعالیت و الزامات بهداشتی پروژه بستگی دارد.

در ساخت ایرشاورهای استاندارد معمولاً از استنلس استیل ضدزنگ یا ورق‌های رنگ‌آمیزی‌شده با پوشش مقاوم استفاده می‌شود. همچنین تجهیزاتی مانند درب‌های اینترلاک، سنسورهای هوشمند، پنل کنترل دیجیتال، روشنایی داخلی و سیستم‌های کنترل زمان، علاوه بر افزایش کارایی، استفاده از دستگاه را ساده‌تر و ایمن‌تر می‌کنند.

ایرشاور در صنایع داروسازی، تولید تجهیزات پزشکی، صنایع غذایی، آزمایشگاه‌های تحقیقاتی، مراکز بیوتکنولوژی، صنایع الکترونیک و هر محیطی که کنترل آلودگی اهمیت بالایی دارد، به‌طور گسترده مورد استفاده قرار می‌گیرد. در بسیاری از پروژه‌ها، نصب ایرشاور یکی از الزامات طراحی ورودی کلین روم به شمار می‌رود و نقش مهمی در رعایت استانداردهای بین‌المللی مانند ISO 14644 و الزامات GMP ایفا می‌کند.

در مجموع، ایرشاور را می‌توان یکی از مؤثرترین تجهیزات اتاق تمیز برای جلوگیری از ورود آلودگی دانست. استفاده از این تجهیز در کنار سیستم تهویه مناسب، فیلترهای HEPA، لامینار فلو و سایر تجهیزات کنترل آلودگی، نقش مهمی در حفظ کیفیت محیط، افزایش طول عمر تجهیزات و تضمین کیفیت فرآیندهای تولید خواهد داشت.

پس باکس (Pass Box)

در بسیاری از فرآیندهای تولید و آزمایشگاهی، انتقال مواد، ابزار و تجهیزات میان بخش‌های مختلف اجتناب‌ناپذیر است. اما هر بار که درب اتاق تمیز برای جابه‌جایی این اقلام باز شود، احتمال ورود ذرات معلق، میکروارگانیسم‌ها و آلودگی‌های محیطی افزایش می‌یابد. پس باکس (Pass Box) به‌عنوان یکی از مهم‌ترین تجهیزات اتاق تمیز، دقیقاً برای حل این چالش طراحی شده است و امکان انتقال ایمن اقلام را بدون برهم زدن شرایط کنترل‌شده کلین روم فراهم می‌کند.

پس باکس یک محفظه انتقال با دو درب است که بین دو فضای مجزا، مانند فضای عمومی و کلین روم یا بین دو اتاق با کلاس پاکیزگی متفاوت، نصب می‌شود. مهم‌ترین ویژگی این تجهیز، استفاده از سیستم اینترلاک (Interlock) است؛ به‌گونه‌ای که تا زمانی که یک درب باز باشد، درب دیگر به‌صورت هم‌زمان باز نخواهد شد. این مکانیزم ساده اما بسیار مؤثر، از تبادل مستقیم هوا بین دو محیط جلوگیری کرده و مانع انتقال آلودگی می‌شود.

بسته به نوع کاربرد، پس باکس‌ها در مدل‌های مختلفی تولید می‌شوند. پس باکس استاتیک برای انتقال اقلامی که نیاز به فرآیند ضدعفونی ندارند مورد استفاده قرار می‌گیرد، در حالی که پس باکس دینامیک علاوه بر سیستم اینترلاک، به فیلترهای HEPA، فن و سیستم گردش هوای تصفیه‌شده مجهز است و در محیط‌هایی با حساسیت بالاتر، مانند صنایع داروسازی و بیوتکنولوژی، کاربرد گسترده‌ای دارد. در برخی پروژه‌ها نیز از سیستم‌های UV برای ضدعفونی سطحی اقلام قبل از ورود به کلین روم استفاده می‌شود.

بدنه پس باکس معمولاً از استنلس استیل 304 یا 316 ساخته می‌شود تا علاوه بر مقاومت در برابر خوردگی، امکان شست‌وشو و ضدعفونی مکرر را فراهم کند. طراحی داخلی بدون گوشه‌های تیز و با سطوح صاف نیز از تجمع ذرات و آلودگی جلوگیری کرده و فرآیند نظافت را آسان‌تر می‌کند. این ویژگی‌ها باعث می‌شود پس باکس بتواند الزامات استانداردهای ISO 14644 و GMP را به‌خوبی برآورده کند.

استفاده از پس باکس تنها به حفظ پاکیزگی محیط محدود نمی‌شود. این تجهیز باعث کاهش تردد غیرضروری پرسنل، کاهش باز و بسته شدن درب‌های کلین روم، حفظ اختلاف فشار بین فضاها و افزایش بهره‌وری فرآیندهای تولید نیز می‌شود. در نتیجه، علاوه بر کاهش ریسک آلودگی، هزینه‌های بهره‌برداری و مصرف انرژی سیستم تهویه نیز کاهش پیدا می‌کند.

امروزه پس باکس در صنایع داروسازی، تولید تجهیزات پزشکی، صنایع غذایی، مراکز تحقیقاتی، آزمایشگاه‌های میکروبیولوژی، صنایع الکترونیک و بسیاری از محیط‌های کنترل‌شده به‌عنوان یکی از تجهیزات ضروری شناخته می‌شود. انتخاب ابعاد مناسب، نوع سیستم اینترلاک، وجود یا عدم وجود فیلتر HEPA، قابلیت نصب UV و کیفیت ساخت بدنه، از مهم‌ترین عواملی هستند که هنگام انتخاب این تجهیز باید مورد توجه قرار گیرند.

به‌طور کلی، پس باکس یکی از مؤثرترین تجهیزات اتاق تمیز برای حفظ یکپارچگی محیط کنترل‌شده است. این تجهیز با ایجاد مسیری ایمن برای انتقال مواد و تجهیزات، نقش مهمی در جلوگیری از ورود آلودگی، حفظ کلاس پاکیزگی و افزایش بهره‌وری کلین روم ایفا می‌کند.

ویینگ بوث (Weighing Booth)

در بسیاری از صنایع، به‌ویژه داروسازی، بیوتکنولوژی، صنایع شیمیایی و تولید مواد اولیه، عملیات توزین یکی از حساس‌ترین مراحل فرآیند تولید محسوب می‌شود. در این مرحله، کوچک‌ترین انتشار ذرات یا پودرهای معلق می‌تواند علاوه بر کاهش دقت فرآیند، موجب آلودگی محیط، آلودگی متقابل محصولات و حتی به خطر افتادن سلامت اپراتورها شود. به همین دلیل، ویینگ بوث (Weighing Booth) به‌عنوان یکی از مهم‌ترین تجهیزات اتاق تمیز برای ایجاد محیطی ایمن و کنترل‌شده در عملیات توزین طراحی شده است.

ویینگ بوث که با نام Dispensing Booth نیز شناخته می‌شود، یک محفظه با جریان هوای کنترل‌شده است که با استفاده از سیستم فیلتراسیون چندمرحله‌ای و ایجاد فشار مناسب، از انتشار ذرات در محیط جلوگیری می‌کند. هوای ورودی پس از عبور از فیلترهای اولیه و سپس فیلترهای HEPA، به‌صورت یکنواخت وارد فضای کاری شده و ذرات معلق تولیدشده هنگام توزین را به سمت سیستم جمع‌آوری هدایت می‌کند. این فرآیند باعث می‌شود آلودگی در محدوده عملیات باقی مانده و به سایر بخش‌های کلین روم منتقل نشود.

یکی از مهم‌ترین ویژگی‌های ویینگ بوث، ایجاد تعادل میان حفاظت از محصول و حفاظت از اپراتور است. این سیستم نه‌تنها از ورود آلودگی به مواد اولیه جلوگیری می‌کند، بلکه از انتشار گردوغبار و ذرات خطرناک در محیط نیز جلوگیری کرده و شرایط کاری ایمن‌تری برای پرسنل فراهم می‌آورد. به همین دلیل، استفاده از ویینگ بوث در فرآیندهایی که با مواد حساس، پودرهای دارویی یا ترکیبات شیمیایی سروکار دارند، اهمیت ویژه‌ای دارد.

بدنه ویینگ بوث معمولاً از استنلس استیل 304 یا 316 ساخته می‌شود تا در برابر مواد شیمیایی، رطوبت و فرآیندهای شست‌وشو و ضدعفونی مقاومت بالایی داشته باشد. همچنین طراحی بدون درز، گوشه‌های گرد و سطوح صاف، از تجمع آلودگی جلوگیری کرده و نظافت دستگاه را ساده‌تر می‌کند. بسیاری از مدل‌های پیشرفته نیز به نمایشگر اختلاف فشار، سیستم کنترل سرعت فن، روشنایی LED، فیلترهای قابل تعویض و پنل کنترل هوشمند مجهز هستند.

انتخاب ویینگ بوث مناسب به عواملی مانند نوع ماده، میزان تولید ذرات، ابعاد فضای کاری، تعداد اپراتورها، کلاس پاکیزگی مورد نیاز و ظرفیت سیستم تهویه بستگی دارد. طراحی صحیح این تجهیز علاوه بر افزایش دقت عملیات توزین، باعث کاهش آلودگی متقابل، حفظ کیفیت محصول و رعایت الزامات استانداردهایی مانند ISO 14644 و GMP می‌شود.

امروزه ویینگ بوث در صنایع داروسازی، تولید مکمل‌های غذایی، صنایع شیمیایی، مراکز تحقیقاتی، آزمایشگاه‌های کنترل کیفیت و کارخانه‌های تولید مواد اولیه کاربرد گسترده‌ای دارد. این تجهیز یکی از اجزای کلیدی در خطوط تولیدی است که دقت، ایمنی و کنترل آلودگی در آن‌ها از اهمیت بالایی برخوردار است.

در مجموع، ویینگ بوث را می‌توان یکی از تخصصی‌ترین تجهیزات اتاق تمیز دانست که نقش مهمی در کنترل انتشار ذرات، افزایش ایمنی اپراتورها و حفظ کیفیت فرآیندهای تولید ایفا می‌کند. استفاده از این تجهیز در کنار هواساز هایژنیک، فیلترهای HEPA، لامینار فلو و سایر تجهیزات کلین روم، محیطی پایدار و منطبق با استانداردهای بین‌المللی را برای انجام عملیات حساس فراهم می‌سازد.

پنل‌ها، درب‌ها و پنجره‌های اتاق تمیز

وقتی صحبت از تجهیزات اتاق تمیز می‌شود، بسیاری تنها به تجهیزاتی مانند هواساز، ایرشاور یا فیلترهای HEPA فکر می‌کنند؛ در حالی که اجزای معماری کلین روم نیز نقش بسیار مهمی در حفظ پاکیزگی محیط دارند. پنل‌های دیواری و سقفی، درب‌ها و پنجره‌های مخصوص کلین روم به‌گونه‌ای طراحی می‌شوند که علاوه بر ایجاد یک محیط کاملاً ایزوله، از تجمع آلودگی جلوگیری کرده و امکان نظافت و ضدعفونی مداوم را فراهم کنند.

پنل‌های کلین روم معمولاً از ورق‌های گالوانیزه رنگ‌شده، استنلس استیل یا آلومینیوم ساخته می‌شوند و در میان آن‌ها از عایق‌هایی مانند پلی‌یورتان، پشم سنگ یا پلی‌استایرن استفاده می‌شود. این ساختار علاوه بر ایجاد استحکام مناسب، به حفظ دمای محیط، کاهش انتقال صدا و افزایش بهره‌وری انرژی نیز کمک می‌کند. سطح صاف و بدون خلل و فرج این پنل‌ها مانع تجمع گردوغبار و میکروارگانیسم‌ها شده و نظافت آن‌ها را بسیار آسان می‌کند.

یکی از ویژگی‌های مهم پنل‌های اتاق تمیز، طراحی بدون درز (Seamless Design) است. درزها و شکاف‌های موجود در دیوارها می‌توانند محل تجمع ذرات و آلودگی باشند؛ به همین دلیل در کلین روم از پنل‌هایی استفاده می‌شود که اتصالات آن‌ها به‌صورت کاملاً آب‌بندی شده اجرا شده و در محل اتصال دیوار، سقف و کف نیز از پروفیل‌های قوس‌دار (Coving) استفاده می‌شود تا هیچ گوشه تیز یا نقطه‌ای برای تجمع آلودگی باقی نماند.

درب‌های اتاق تمیز نیز تفاوت‌های قابل توجهی با درب‌های معمولی دارند. این درب‌ها به گونه‌ای طراحی می‌شوند که از نشت هوا جلوگیری کرده و اختلاف فشار میان فضاهای مختلف را حفظ کنند. استفاده از نوارهای آب‌بندی، لولاهای مقاوم، دستگیره‌های بهداشتی، پنجره دید و در برخی پروژه‌ها سیستم‌های اینترلاک، باعث می‌شود عملکرد درب‌ها با الزامات استانداردهای کلین روم هماهنگ باشد.

پنجره‌های کلین روم نیز معمولاً به‌صورت دوجداره و هم‌سطح با دیوار ساخته می‌شوند تا از ایجاد لبه‌های اضافی و محل تجمع آلودگی جلوگیری شود. شیشه‌های ایمن، مقاومت بالا در برابر مواد ضدعفونی‌کننده و آب‌بندی کامل از مهم‌ترین ویژگی‌های این پنجره‌ها هستند. در بسیاری از پروژه‌ها، پنجره‌ها امکان نظارت بر فرآیندهای داخلی را بدون نیاز به ورود افراد به محیط فراهم می‌کنند که این موضوع به کاهش تردد و حفظ پاکیزگی محیط کمک می‌کند.

انتخاب صحیح این اجزای معماری، تأثیر مستقیمی بر عملکرد سایر تجهیزات اتاق تمیز دارد. حتی اگر پیشرفته‌ترین سیستم تهویه و فیلتراسیون در یک کلین روم نصب شده باشد، وجود درزها، نشت هوا یا استفاده از متریال نامناسب می‌تواند باعث کاهش راندمان سیستم و افزایش احتمال آلودگی شود. به همین دلیل، در طراحی کلین روم باید تمامی اجزا، از سازه و پوشش‌های داخلی گرفته تا تجهیزات مکانیکی، به‌عنوان یک سیستم یکپارچه در نظر گرفته شوند.

امروزه پنل‌ها، درب‌ها و پنجره‌های مخصوص کلین روم در صنایع دارویی، تجهیزات پزشکی، بیمارستان‌ها، صنایع غذایی، آزمایشگاه‌ها، مراکز تحقیقاتی و کارخانه‌های تولید محصولات حساس به‌طور گسترده مورد استفاده قرار می‌گیرند و بخش جدایی‌ناپذیر از یک اتاق تمیز استاندارد به شمار می‌روند.

چگونه تجهیزات اتاق تمیز مناسب پروژه خود را انتخاب کنیم؟

انتخاب تجهیزات اتاق تمیز تنها به تهیه فهرستی از محصولات مورد نیاز محدود نمی‌شود. هر پروژه کلین روم دارای شرایط، الزامات و اهداف متفاوتی است و تجهیزاتی که برای یک کارخانه داروسازی مناسب هستند، ممکن است برای یک آزمایشگاه تحقیقاتی یا خط تولید قطعات الکترونیکی بهترین انتخاب نباشند. به همین دلیل، انتخاب تجهیزات باید بر اساس یک ارزیابی مهندسی و با در نظر گرفتن تمامی نیازهای پروژه انجام شود.

اولین و مهم‌ترین عامل، نوع صنعت و فرآیند تولید است. هر صنعت سطح متفاوتی از کنترل آلودگی را نیاز دارد. برای مثال، در صنایع داروسازی و تولید تجهیزات پزشکی، کنترل آلودگی میکروبی و رعایت الزامات GMP اهمیت بالایی دارد، در حالی که در صنایع الکترونیک و نیمه‌هادی‌ها، حذف ذرات بسیار ریز و کنترل الکتریسیته ساکن در اولویت قرار می‌گیرد. بنابراین تجهیزات انتخابی باید با حساسیت فرآیند تولید و الزامات همان صنعت مطابقت داشته باشند.

عامل مهم بعدی، کلاس پاکیزگی (Cleanroom Class) است. استاندارد ISO 14644 میزان مجاز ذرات معلق را در کلاس‌های مختلف مشخص می‌کند و این موضوع بر انتخاب بسیاری از تجهیزات، از جمله هواساز، فیلترهای HEPA یا ULPA، لامینار فلو، سیستم مانیتورینگ و تعداد دفعات تعویض هوا تأثیر مستقیم دارد. هرچه کلاس پاکیزگی بالاتر باشد، تجهیزات نیز باید از نظر عملکرد و دقت در سطح بالاتری قرار داشته باشند.

ابعاد کلین روم و ظرفیت بهره‌برداری نیز از دیگر عوامل تعیین‌کننده هستند. مساحت فضا، ارتفاع سقف، تعداد اپراتورها، حجم تجهیزات مستقر در محیط و میزان تردد افراد و مواد، همگی بر ظرفیت سیستم تهویه، تعداد فیلترها، ابعاد ایرشاور، اندازه پس باکس و سایر تجهیزات تأثیر می‌گذارند. انتخاب تجهیزات بدون محاسبات دقیق می‌تواند باعث کاهش راندمان سیستم یا افزایش غیرضروری هزینه‌های اجرا و بهره‌برداری شود.

در انتخاب تجهیزات، باید قابلیت نگهداری و سرویس نیز مورد توجه قرار گیرد. تجهیزاتی که دسترسی آسان‌تری برای تعویض فیلتر، نظافت، بازرسی و تعمیرات دارند، علاوه بر کاهش زمان توقف خطوط تولید، هزینه‌های نگهداری را نیز در بلندمدت کاهش می‌دهند. همچنین استفاده از تجهیزات با قطعات استاندارد و خدمات پس از فروش مناسب، بهره‌برداری مطمئن‌تری را در سال‌های آینده تضمین می‌کند.

یکی دیگر از نکات مهم، مصرف انرژی و بهره‌وری سیستم است. هواسازها، فن‌ها و سایر تجهیزات تهویه از پرمصرف‌ترین اجزای یک کلین روم هستند. انتخاب تجهیزات با راندمان بالا، موتورهای کم‌مصرف و سیستم‌های کنترل هوشمند، علاوه بر کاهش هزینه‌های انرژی، عملکرد پایدارتر و عمر مفید بیشتری را نیز به همراه خواهد داشت.

در نهایت، تمامی تجهیزات اتاق تمیز باید به‌عنوان اجزای یک سیستم یکپارچه انتخاب شوند. عملکرد مطلوب کلین روم تنها زمانی حاصل می‌شود که سیستم تهویه، فیلتراسیون، تجهیزات انتقال مواد، تجهیزات فرآیندی و اجزای معماری، هماهنگ با یکدیگر طراحی و اجرا شده باشند. انتخاب جداگانه هر تجهیز بدون در نظر گرفتن ارتباط آن با سایر اجزا، می‌تواند باعث کاهش کارایی کل سیستم و افزایش هزینه‌های بهره‌برداری شود.

به همین دلیل، در پروژه‌های حرفه‌ای، انتخاب تجهیزات همواره بر اساس مطالعات فنی، محاسبات مهندسی و نیازهای واقعی هر مجموعه انجام می‌شود تا علاوه بر دستیابی به کلاس پاکیزگی مورد نظر، بیشترین بهره‌وری، کمترین مصرف انرژی و بالاترین سطح اطمینان در عملکرد کلین روم حاصل شود.

کاربرد تجهیزات اتاق تمیز در صنایع مختلف

با پیشرفت فناوری و افزایش الزامات کیفی در فرآیندهای تولید، استفاده از تجهیزات اتاق تمیز دیگر تنها به صنایع داروسازی محدود نمی‌شود. امروزه بسیاری از صنایع پیشرفته برای کنترل آلودگی، حفظ کیفیت محصولات و رعایت استانداردهای بین‌المللی، از کلین روم و تجهیزات تخصصی آن استفاده می‌کنند. البته نوع تجهیزات، کلاس پاکیزگی و سطح کنترل آلودگی در هر صنعت با توجه به ماهیت فرآیندهای تولید متفاوت است.

صنایع داروسازی

صنعت داروسازی یکی از مهم‌ترین مصرف‌کنندگان تجهیزات اتاق تمیز است. تولید داروهای استریل، واکسن‌ها، سرم‌ها، آمپول‌ها و سایر محصولات دارویی نیازمند محیطی کاملاً کنترل‌شده است تا از هرگونه آلودگی میکروبی و ذره‌ای جلوگیری شود. تجهیزاتی مانند هواساز هایژنیک، فیلترهای HEPA، لامینار فلو، ایرشاور، پس باکس و ویینگ بوث در این صنعت نقش کلیدی در رعایت الزامات GMP و تضمین کیفیت محصولات دارند.

صنایع تجهیزات پزشکی

در تولید تجهیزات پزشکی، ایمپلنت‌ها، ابزارهای جراحی و محصولات یکبار مصرف، کنترل آلودگی اهمیت بسیار بالایی دارد. وجود کوچک‌ترین ذره یا آلودگی می‌تواند ایمنی محصول را تحت تأثیر قرار دهد. به همین دلیل، استفاده از تجهیزات کلین روم با راندمان بالا، یکی از الزامات اصلی این صنعت محسوب می‌شود.

صنایع غذایی و آشامیدنی

در بسیاری از خطوط تولید مواد غذایی، نوشیدنی‌ها، محصولات لبنی و مکمل‌های غذایی، استفاده از تجهیزات اتاق تمیز به افزایش ایمنی محصولات و کاهش احتمال آلودگی کمک می‌کند. کنترل کیفیت هوا، جلوگیری از ورود حشرات و گردوغبار و حفظ شرایط بهداشتی، از مهم‌ترین دلایل استفاده از این تجهیزات در صنایع غذایی است.

صنایع الکترونیک و نیمه‌هادی

تولید بردهای الکترونیکی، تراشه‌ها، قطعات اپتیکی و نیمه‌هادی‌ها به محیط‌هایی با حداقل میزان ذرات معلق نیاز دارد. حتی ذراتی که با چشم غیرمسلح قابل مشاهده نیستند، می‌توانند باعث ایجاد نقص در قطعات الکترونیکی شوند. در این صنعت، استفاده از فیلترهای ULPA، لامینار فلو و سیستم‌های دقیق کنترل محیط، اهمیت ویژه‌ای دارد.

آزمایشگاه‌ها و مراکز تحقیقاتی

آزمایشگاه‌های میکروبیولوژی، ژنتیک، بیوتکنولوژی، نانوفناوری و مراکز تحقیقاتی برای انجام آزمایش‌های دقیق به محیطی پایدار و عاری از آلودگی نیاز دارند. تجهیزات اتاق تمیز در این مراکز، علاوه بر محافظت از نمونه‌ها، از صحت نتایج آزمایش‌ها نیز اطمینان حاصل می‌کنند.

بیمارستان‌ها و مراکز درمانی

اتاق‌های عمل، بخش‌های مراقبت ویژه، مراکز پیوند اعضا، آزمایشگاه‌های تشخیص پزشکی و واحدهای تولید دارو در بیمارستان‌ها از جمله فضاهایی هستند که به تجهیزات کلین روم مجهز می‌شوند. کنترل کیفیت هوا و کاهش آلودگی در این محیط‌ها نقش مستقیمی در حفظ سلامت بیماران و کاهش خطر عفونت‌های بیمارستانی دارد.

صنایع شیمیایی و آرایشی و بهداشتی

در تولید مواد شیمیایی حساس، محصولات آرایشی، کرم‌ها، لوسیون‌ها و محصولات بهداشتی، رعایت شرایط بهداشتی و جلوگیری از ورود آلودگی به محصول اهمیت زیادی دارد. استفاده از تجهیزات اتاق تمیز در این صنایع، علاوه بر افزایش کیفیت محصولات، به رعایت الزامات قانونی و استانداردهای تولید نیز کمک می‌کند.

جمع‌بندی این بخش

با وجود تفاوت نیازهای هر صنعت، هدف تمامی آن‌ها یکسان است؛ ایجاد محیطی کنترل‌شده برای جلوگیری از آلودگی و حفظ کیفیت فرآیندهای تولید. انتخاب صحیح تجهیزات اتاق تمیز بر اساس نوع فعالیت، کلاس پاکیزگی مورد نیاز و استانداردهای مرتبط، نقش تعیین‌کننده‌ای در عملکرد کلین روم و موفقیت پروژه خواهد داشت.

جمع‌بندی

انتخاب صحیح تجهیزات اتاق تمیز یکی از مهم‌ترین عوامل در موفقیت هر پروژه کلین روم است. تجهیزاتی مانند هواساز هایژنیک، فیلترهای HEPA و ULPA، لامینار فلو، ایرشاور، پس باکس، ویینگ بوث،  و سایر اجزای تخصصی، هر یک وظیفه مشخصی در کنترل آلودگی و حفظ شرایط استاندارد محیط بر عهده دارند. طراحی یکپارچه، انتخاب تجهیزات متناسب با نیاز پروژه و رعایت استانداردهای بین‌المللی، علاوه بر تضمین کیفیت فرآیندهای تولید، باعث افزایش بهره‌وری، کاهش هزینه‌های نگهداری و ایجاد محیطی پایدار و ایمن خواهد شد.
