پایپینگ
پایپینگ (Piping) یا لولهکشی صنعتی به عنوان قلب تپنده صنایع مدرن، نقشی اساسی در انتقال و فرآوری مواد ایفا میکند. این سیستمهای پیچیده که اغلب نادیده گرفته میشوند، شریانهای حیاتی هستند که جریان سیالات و جامدات را در کارخانهها، پالایشگاهها و نیروگاهها تسهیل میبخشند. بدون وجود Piping، ادامه حیات بسیاری از فرآیندهای صنعتی که زندگی روزمره ما را شکل میدهند، غیرممکن خواهد بود. در این مقاله به بررسی عمیق دنیای لوله کشی صنعتی و نقش حیاتی آن در صنایع مختلف خواهیم پرداخت.

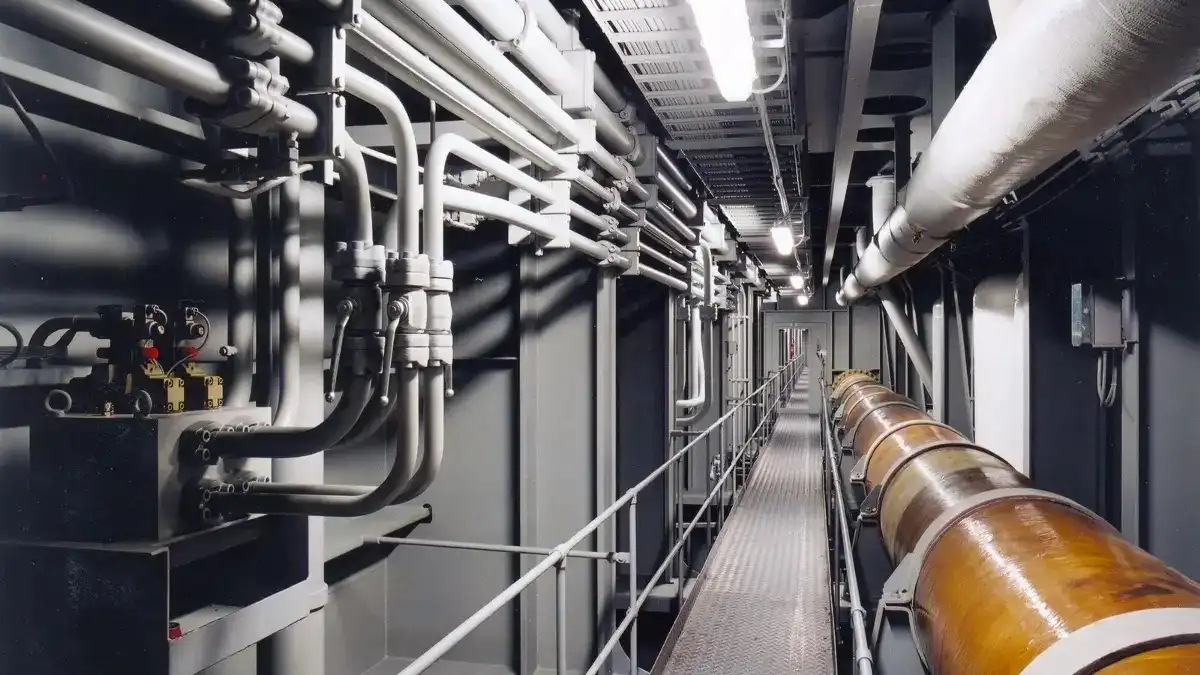

پایپینگ یا لولهکشی صنعتی چیست؟
پایپینگ مجموعه ای گسترده از لولهها، اتصالات، ساپورتها، شیرآلات و دیگر اجزای مرتبط است که برای جابجایی، توزیع، جداسازی، اندازهگیری، مخلوط کردن، تخلیه و کنترل سیالات و مواد جامد در صنایع گوناگون به کار گرفته میشوند. در واقع، لولهکشی صنعتی به عنوان شاخهای از مکانیک سیالات، با هدف اجرای صحیح و سریع این عملیات در کارخانهها، نیروگاهها، پالایشگاهها، تصفیه خانههای آب و فاضلاب، فضاهای بیرونی ساختمانها و موارد مشابه اجرا میشود.
این سیستمها با طراحی دقیق و نصب ماهرانه تضمین میکنند که مواد به صورت ایمن و کارآمد از یک نقطه به نقطه دیگر منتقل شوند. مهندسان پایپینگ با در نظر گرفتن عواملی مانند فشار، دما، نوع سیال و الزامات ایمنی بهترین راه حل را برای هر پروژه ارائه میدهند. اهمیت Piping در صنایع به حدی است که میتوان آن را به سیستم گردش خون در بدن انسان تشبیه کرد.
ویژگیهای لولههای مورد استفاده در پایپینگ
لولههای صنعتی مورد استفاده در این حوزه از مواد متنوعی ساخته میشوند تا بتوانند نیازهای گوناگون صنایع را برآورده سازند. انتخاب جنس مناسب لوله به عواملی مانند نوع سیال، دما، فشار، محیط کار و بودجه پروژه بستگی دارد. از جمله مواد رایج مورد استفاده در ساخت این لولهها میتوان به ABS، آلومینیوم، برنج، برنز، کربن یا گرافیت، سرامیک، رس، بتن، CPVC، EPDM، فایبرگلس، کامپوزیت، فلوروپلیمرها (PFA, FEP)، شیشه یا روکش شیشهای، چدن، سرب، نئوپرن، الاستومر، Nylon یا پلی آمید، پلی اتیلن (PE)، پلی پروپیلن (PP)، PTFE یا روکش PTFE، PVC، کربن و فولاد، فولاد ضدزنگ، تیتانیوم و Zirconium اشاره کرد. با این حال، ۳ ماده اصلی برای ساخت این لولهها عبارتاند از:
- فولاد: فولاد رایجترین ماده برای پایپینگ است و به طور گسترده در دو دسته اصلی بدون درز و جوشدادهشده برای اتصالات استفاده میشود.
- چدن: چدن مقاومت بالایی در برابر خوردگی و سایش دارد و برای سیستمهای انتقال خاکستر، خطوط فاضلاب و خطوط آب زیرزمینی استفاده میشود. با این حال، چدن بسیار شکننده است و برای اکثر خدمات نیروگاهی مناسب نیست.
- برنج و مس: مواد غیرآهنی مانند مس و آلیاژهای مس در نیروگاهها، تولید ابزار دقیق و سرویسهای آب که دمای بالا چندان مسئلهساز نیست؛ مورد استفاده قرار میگیرد.
هر یک از این مواد دارای ویژگیهای منحصربهفردی هستند که آنها را برای کاربردهای خاص مناسب میسازد. به عنوان مثال، لولههای فولادی به دلیل استحکام بالا در برابر فشار و دما در صنایع نفت و گاز بسیار پرکاربرد هستند. در مقابل، لولههای پلاستیکی به دلیل مقاومت در برابر خوردگی و وزن سبک، در سیستمهای انتقال آب و فاضلاب مورد استفاده قرار میگیرند. انتخاب صحیح جنس لوله نقشی حیاتی در عملکرد ایمن و بهینه سیستم ایفا کرده و از بروز حوادث و خسارات جلوگیری میکند.
دستهبندی لولههای مورد استفاده در صنعت پایپینگ
لولههای مورد استفاده در این سیستمها بر اساس ویژگیهای مختلفی دستهبندی میشوند. در ادامه به مهمترین آنها اشاره میکنیم:
- حداکثر فشار: این ویژگی نشاندهنده بیشترین فشاری است که لوله میتواند تحمل کند.
- محدوده دما: نشان دهنده بازه دمایی است که لوله در آن شرایط میتواند به طور ایمن و مؤثر به کار خود ادامه دهد.
- انعطافپذیری: لولههای انعطافپذیر از موادی ساخته میشوند که به آنها اجازه میدهد تا درجات مختلفی از خمش و تغییر شکل را بدون آسیب دیدگی تحمل کنند.
- پوشش لوله: لولههای پوششدار با یک لایه محافظ یکپارچه تولید میشوند که معمولاً از پلیمرهای مهندسیشده ساخته میشوند. این پوششها اغلب در صنایع غذایی و دارویی برای حفظ بهداشت و تمیزی مورد استفاده قرار میگیرند.

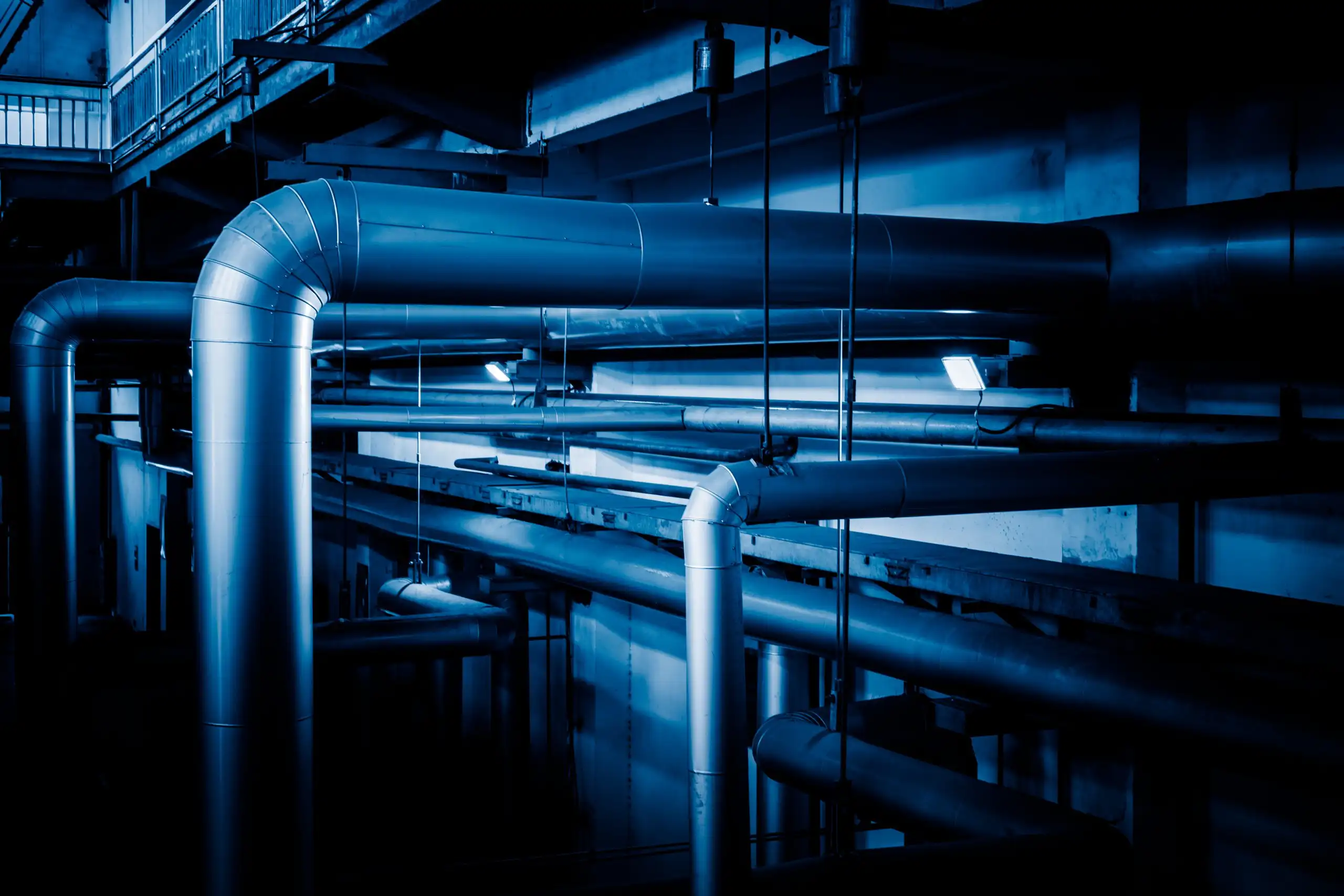

- عایق: لولههای عایقشده با استفاده از مواد عایق حرارتی و برودتی پوشانده میشوند تا از اتلاف انرژی جلوگیری کرده و دمای سیال داخل لوله را حفظ کنند.
- فلنج: لولههای فلنجدار دارای فلنج در یک یا هر دو انتهای خود هستند که امکان اتصال آسان و مطمئن لولهها به یکدیگر یا به تجهیزات دیگر را فراهم میکند.
- Underground Piping: این لولهها به طور خاص برای استفاده در زیر زمین طراحی شدهاند و مقاومت بالایی در برابر فشار خاک و عوامل خورنده دارند.
کاربردهای پایپینگ
لوله کشی صنعتی در ساختوساز و بسیاری از زیرساختهای عمرانی نقش مهمی ایفا میکند. در ادامه به برخی از کاربردهای مهم آن اشاره میشود:
- پتروشیمی: لولهکشی صنعتی در صنایع پتروشیمی برای انتقال مواد اولیه، محصولات میانی و نهایی و همچنین مواد شیمیایی مورد استفاده در فرآیندهای تولید به کار میرود.

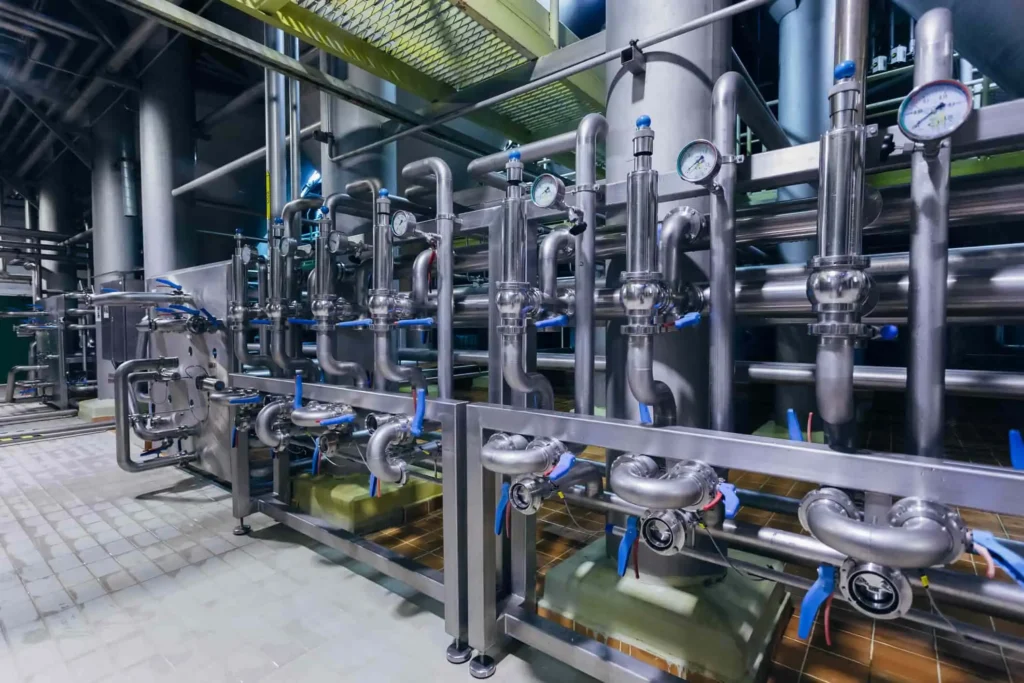

- صنایع غذایی: لوله کشی در این صنایع برای انتقال مواد اولیه، فرآوردههای غذایی مایع و همچنین بخار و آب مورد نیاز در فرآیندهای تولید و تمیزکاری استفاده میشود.
- شهرسازی: سیستمهای پایپینگ در شهرسازی برای انتقال آب آشامیدنی، جمعآوری و انتقال فاضلاب و همچنین توزیع گاز طبیعی به کار میروند.
- نفت و گاز: لولهکشی صنعتی در صنایع نفت و گاز برای انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی از مخازن به پالایشگاهها، خطوط لوله و مراکز توزیع استفاده میشود.
- نیروگاه: این سیستمها در نیروگاهها برای انتقال آب، بخار و سوخت مورد نیاز برای تولید برق به کار میروند.
- سازههای دریایی: در سازههای دریایی برای انتقال آب دریا، سوخت و سایر سیالات مورد نیاز در عملیات مختلف از لولهکشی صنعتی استفاده میکنند.
- ساختمانسازی: پایپینگ در ساختمانسازی برای انتقال آب آشامیدنی، فاضلاب، گاز طبیعی و همچنین سیستمهای گرمایشی و سرمایشی مورد استفاده قرار میگیرد.
- کشاورزی: در کشاورزی برای انتقال آب به مزارع و باغات و همچنین کودهای مایع و سموم دفع آفات از لولهکشی صنعتی استفاده میکنند.
- راهسازی: این سیستمها در راهسازی برای عبور آبهای سطحی و فاضلاب از زیر جادهها و پلها مورد استفاده قرار میگیرند.
- ساخت مواد نیمه رسانا: لولهکشی صنعتی در صنایع تولید مواد نیمه رسانا برای انتقال گازهای خالص و مواد شیمیایی مورد نیاز در فرآیندهای تولید استفاده میشود.
- تهویه: در سیستمهای تهویه برای انتقال هوا و آب سرد یا گرم به منظور تنظیم دما و رطوبت محیط از سیستم پایپینگ استفاده میکنند.
- تصفیه فاضلاب: این سیستم در تصفیه خانههای فاضلاب برای انتقال فاضلاب، مواد شیمیایی مورد استفاده در فرآیند تصفیه و همچنین آب تصفیهشده به کار میرود.
- لایروبی: لولهکشی صنعتی در عملیات لایروبی برای انتقال مواد رسوبی و لجن از بستر دریاها و رودخانهها به محل دفع استفاده میشود.

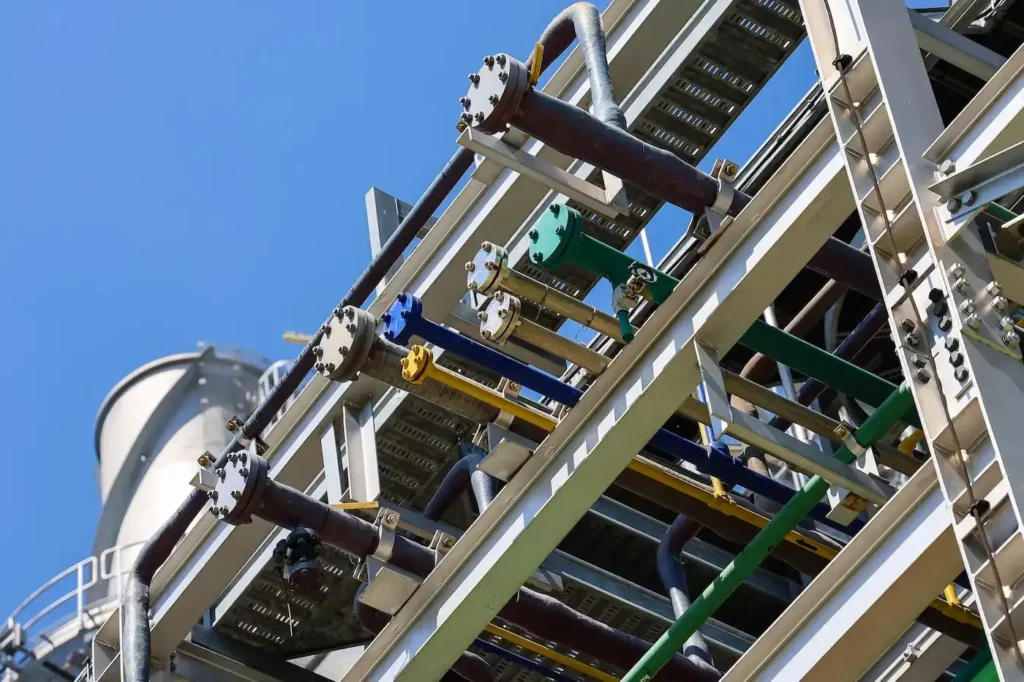

آشنایی با اتصالات مورد استفاده در صنعت پایپینگ
برای ایجاد انعطافپذیری در سیستم، تغییر جهت لولهها، توزیع جریان یا تغییر ظرفیت آن از قطعاتی به نام اتصالات یا فیتینگ استفاده میشود. این اتصالات انواع گوناگونی دارند و هر کدام بر اساس شرایط و نیازهای خاص پروژه مورد استفاده قرار میگیرند:
- زانویی / Elbow: این قطعه برای تغییر مسیر لوله به صورت ۴۵ یا ۹۰ درجه استفاده میشود و در انواع مختلف با شعاعهای متفاوت موجود است.
- کاهنده / Reducer: این قطعه برای متصل کردن دو لوله با قطرهای متفاوت به یکدیگر استفاده میشود و به تدریج قطر لوله را کاهش یا افزایش میدهد.
- چهار راهی / Cross: این قطعه برای ایجاد انشعاب جدید در سیستم لوله کشی و گسترش شبکه استفاده میشود و دارای چهار دهانه است که در یک نقطه به هم میرسند.
- سه راهی / Tee: این اتصال برای ایجاد یک انشعاب از خط لوله اصلی استفاده میشود و دارای سه دهانه است که یکی از آنها به لوله اصلی و دو دهانه دیگر به خطوط انشعاب متصل میشوند.
- خم / Bend: این قطعه برای تغییر مسیر لوله با زاویه دلخواه استفاده میشود و معمولاً دارای شعاع خمش بیشتری نسبت به زانویی است.
- برگردان / Return: این اتصال برای تغییر مسیر لوله به صورت ۱۸۰ درجه استفاده میشود و به شکل U یا V طراحی میشود.
- کپ / Cap: این قطعه برای مسدود کردن انتهای لوله استفاده میشود و از ورود مواد خارجی به داخل لوله جلوگیری میکند.
- اولت / Olet: اتصالاتی در دنیای پایپینگ هستند که برای ایجاد انشعاب روی لوله های بزرگتر (Header) استفاده می شوند.
- کوپلینگ / Coupling: برای اتصال دو لوله با قطر یکسان به یکدیگر استفاده میشود و میتواند به صورت دائم یا موقت باشد.
- پلاگ / Plug: برای مسدود کردن یک دهانه یا خروجی در سیستم لوله کشی استفاده میشود و معمولاً دارای رزوه است.
- یونیون / Union: نوعی اتصال است که امکان جدا کردن آسان دو لوله را فراهم میکند و برای تعمیرات و نگهداری سیستم لوله کشی بسیار مفید است.
انواع سیستمهای پایپینگ
سیستمهای لولهکشی صنعتی بر اساس کاربرد و نوع موادی که انتقال میدهند، به انواع مختلفی تقسیمبندی میشوند و هر کدام ویژگیها و استانداردهای خاص خود را دارند:
۱. لولهکشی فرایندی (Process Piping)
این نوع لولهکشی به سیستمهایی اطلاق میشود که مواد شیمیایی را تحت فشار یا خلاء انتقال میدهند. این سیستمها نقش حیاتی در تبدیل مواد اولیه خام به محصولات قابل استفاده و باارزش دارند و معمولاً در صنایع شیمیایی، پتروشیمی و داروسازی استفاده میشوند.
۲. لولهکشی نیروگاهی (Power Piping)
این سیستمها در ایستگاههای تولید برق، نیروگاههای صنعتی و سازمانی، سیستمهای گرمایشی شهری و سیستمهای گرمایش و سرمایش مرکزی و منطقهای استفاده میشوند. به طور کلی، لوله کشیهای صنعتی غیرخدماتی را میتوان در دسته پایپینگهای نیروگاهی قرار داد که وظیفه انتقال بخار، آب داغ و سایر سیالات مورد نیاز برای تولید برق را برعهده دارند.
۳. لولهکشی تأسیسات ساختمان (Plumbing)
این سیستم برای انتقال سیالات درون ساختمان از جمله آب آشامیدنی، فاضلاب و همچنین تهویه، سرمایشی، گرمایشی و … استفاده میشود. این سیستمها نقش مهمی در تأمین آسایش و بهداشت ساکنین ساختمان دارند.
۴. لولهکشی شهری (Civil Piping)
خدمات ارائه شده توسط شهرداریها به مکانهای مختلف شهری توسط لولهکشی شهری انجام میشود. این سیستمها شامل شبکههای توزیع آب آشامیدنی، جمعآوری و انتقال فاضلاب و همچنین توزیع گاز طبیعی در سطح شهر هستند.
۵. لولهکشی خدماتی (Service Piping)
این نوع پایپینگ لولهکشی ساختمانها را به لولهکشیهای مرتبط با خدمات شهری متصل میکند. این اتصالات شامل انشعابهای آب، گاز و فاضلاب هستند که از شبکههای شهری به ساختمانها منتقل میشوند.
۶. لولهکشی انتقالی (Transportation Piping)
از این نوع لولهکشی صنعتی برای انتقال سیالات در مسیرهای طولانی استفاده میشود. این سیستمها معمولاً برای انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی بین شهرها و کشورها به کار میروند.
۷. لولهکشی تبرید (Refrigeration Piping)
این نوع لولهکشی به سیستمی مجهز است که در هنگام انتقال سیال، سبب کاهش دمای محیط میشود. این سیستمها در صنایع غذایی، داروسازی و تهویه مطبوع برای نگهداری و انتقال مواد در دمای پایین مورد استفاده قرار میگیرند.
۸. لولهکشی دریایی (Marine Piping)
از این نوع لولهکشی صنعتی برای انتقال سیالات در سازههای آبی استفاده میشود. این سیستمها شامل لولهکشیهای کشتیها، سکوهای نفتی و سایر سازههای دریایی هستند که برای انتقال آب دریا، سوخت و سایر سیالات مورد نیاز در عملیات مختلف مورد استفاده قرار میگیرند.
مراحل ۳گانه اجرای پایپینگ
اجرای صحیح لولهکشی صنعتی نیازمند برنامهریزی دقیق و رعایت استانداردهای مهندسی است تا از ایمنی، کارایی و طول عمر سیستم اطمینان حاصل شود. به طور کلی، اجرای یک پروژه پایپینگ شامل سه مرحله اساسی زیر است:

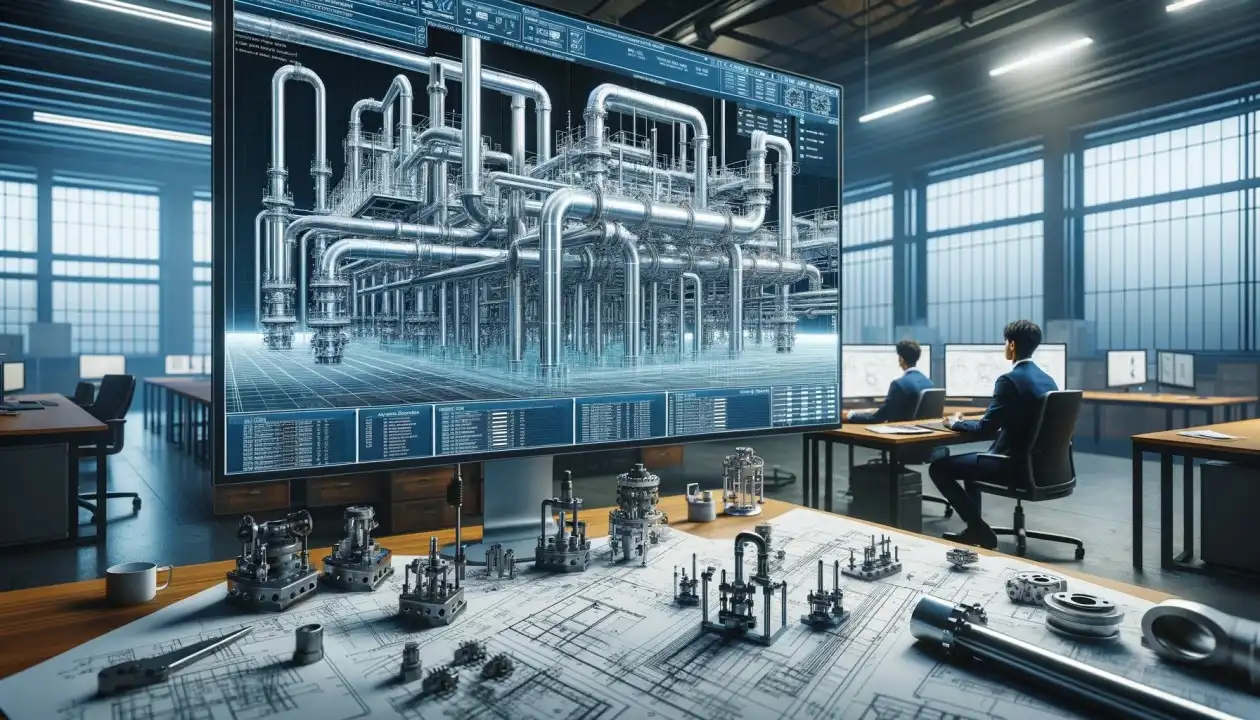

۱. مهندسی یا طراحی (Engineering)
در این مرحله طرح کلی سیستم لولهکشی با در نظر گرفتن کاربرد، نوع سیال، فشار، دما و استانداردهای مربوطه آماده میشود. مهندسان با استفاده از نقشههای Plot Plan، استانداردهای ISO و مشخصات فنی (Spec) به تعیین مسیر لولهها، انتخاب جنس لوله، تعیین سایز مناسب و محل اتصالات میپردازند. این مرحله پایه و اساس کل پروژه است و دقت در آن از بروز مشکلات احتمالی در مراحل بعدی جلوگیری میکند.
۲. تدارکات (Procurement)
پس از اتمام مرحله طراحی، نوبت به تهیه و تأمین مواد، قطعات و تجهیزات مورد نیاز میرسد. این مرحله شامل برگزاری مناقصه برای انتخاب پیمانکار مناسب، خرید لولهها، اتصالات، شیرآلات، ساپورتها و سایر اجزای مورد نیاز برای اجرای سیستم پایپینگ است. کیفیت مواد و تجهیزات نقش مهمی در عملکرد و طول عمر سیستم دارند؛ بنابراین انتخاب تأمینکنندگان معتبر و بازرسی دقیق مواد ضروری خواهد بود.
۳. اجرا (Construction)
در این مرحله نقشهها و تجهیزات تهیه شده در مراحل قبلی به صورت فیزیکی در محل پروژه نصب و اجرا میشوند. فرآیند اجرا شامل برش لولهها، جوشکاری، نصب اتصالات و شیرآلات و تست و بازرسی نهایی است. اجرای دقیق و مطابق با نقشهها و استانداردها، تضمینکننده عملکرد صحیح و ایمن سیستم پایپینگ خواهد بود. استفاده از نیروی کار ماهر و تجهیزات مناسب از اهمیت ویژهای در این مرحله برخوردار است.
سخن پایانی
پایپینگ به عنوان قلب تپنده صنایع مدرن، نقش بیبدیلی در انتقال و فرآوری مواد ایفا میکند. طراحی دقیق، انتخاب مواد مناسب و نصب ماهرانه این سیستمها از اهمیت ویژهای برخوردار است. لولهکشی صنعتی نیز با پیشرفت فناوری و ظهور مواد جدید، به طور مداوم در حال تکامل است تا بتواند نیازهای روزافزون صنایع مختلف را برآورده سازد. امید است این مقاله توانسته باشد اطلاعات مفیدی را در مورد لولهکشی صنعتی در اختیار شما قرار دهد و اهمیت این حوزه را برایتان روشن سازد.
