کانال کشی اتاق تمیز؛ یک سیستم اصولی و ضروری

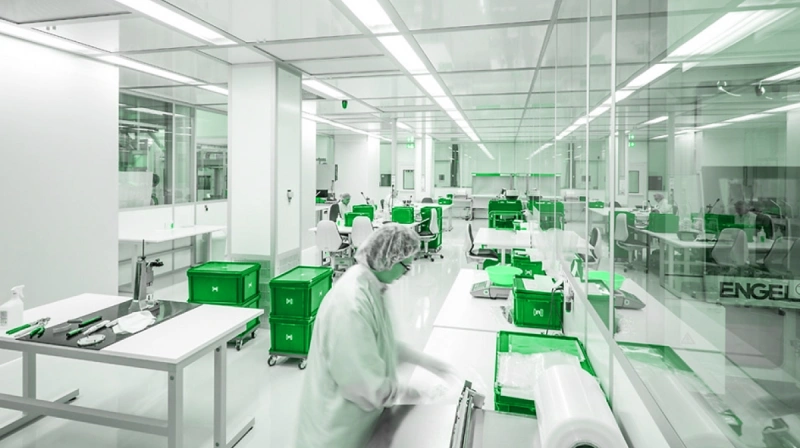

در صنایع حساسی مانند داروسازی، تجهیزات پزشکی، میکروالکترونیک و انرژی هستهای، بخشی به نام اتاق تمیز (Cleanroom) وجود دارد. دلیل نامگذاری “تمیز” برای این فضاها، الزام سختگیرانه در کنترل کیفیت هوای داخل آنهاست؛ بهطوریکه کوچکترین ذره معلق یا میکروارگانیسم میتواند فرآیند تولید یا سلامت کاربر نهایی را بهشدت تحت تأثیر قرار دهد. اتاقهای تمیز برای عملکرد صحیح خود به زیرساختی دقیق نیاز دارند که نیازمند بخشهای مختلف به خصوص کانال کشی اتاق تمیز است. در ادامه میخواهیم به طور کامل کانال کشی اتاقهای تمیز را مورد بررسی قرار دهیم.

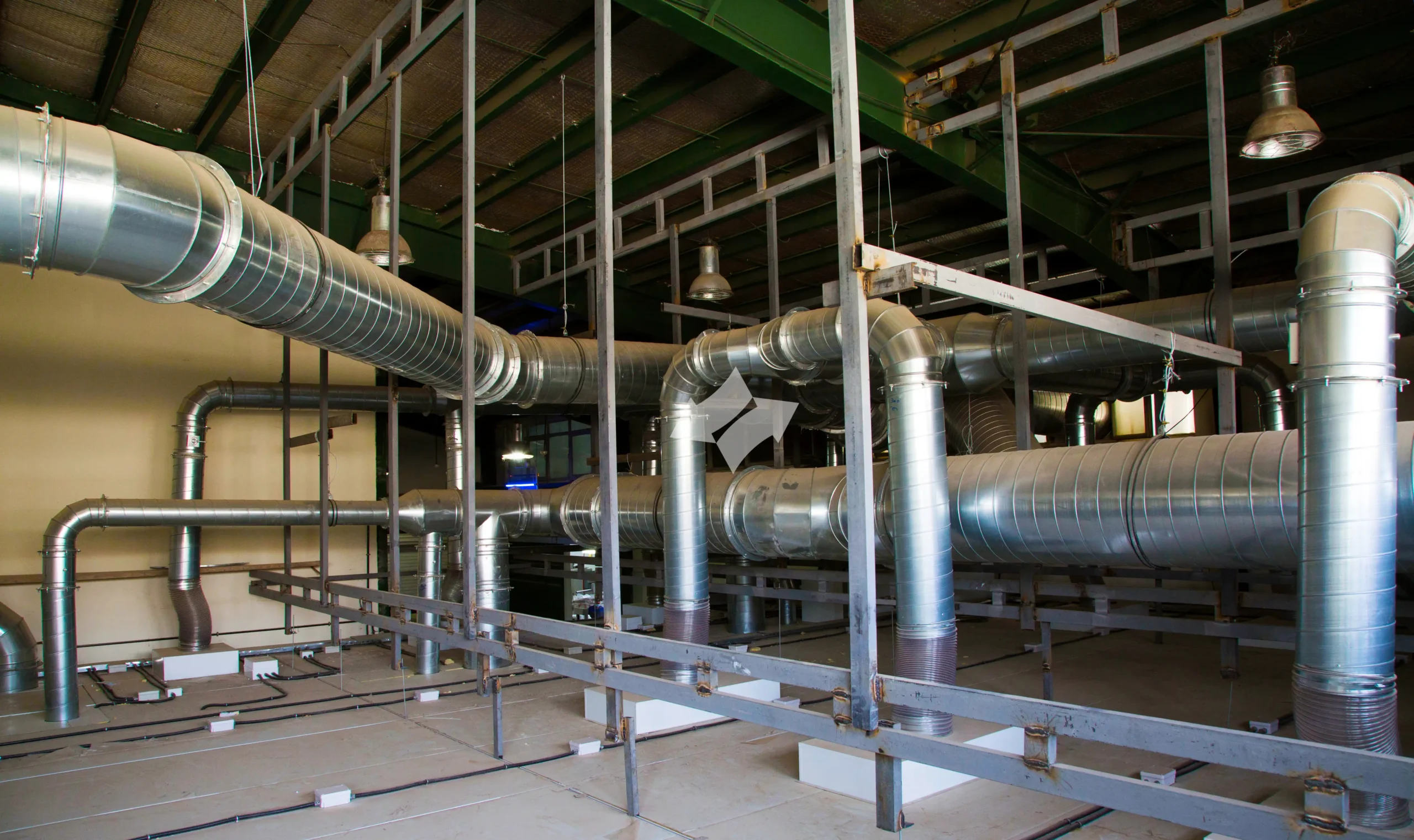

کانال کشی اتاق تمیز چیست؟
در اتاقهای تمیز هدف اصلی جلوگیری از ورود یا تولید هرگونه آلودگی در فضا است. اما چگونه؟ با استفاده از سیستم کانالکشی و سیستم تهویه پیشرفته که شامل جریان هوای کنترلشده، تعداد بالای تعویض هوا (گاهی تا ۸۰۰ بار در ساعت)، فیلترهای بسیار دقیق HEPA یا ULPA و سیستم مدیریت فشار مثبت یا منفی.
اهداف کانال کشی اتاق تمیز:
- کنترل فشار مثبت یا منفی برای جلوگیری از نفوذ آلایندهها
- تأمین جریان هوای لامینار یا جریان هوای آشفته (turbulent flow)
- ثبات دما و رطوبت برای حفظ کیفیت فرآیندهای تولید یا آزمایشگاهی
چه نوع کانالهایی در اتاقهای تمیز استفاده میشوند؟
در طراحی سیستم کانال کشی برای اتاقهای تمیز، هیچ عنصری بهصورت تصادفی یا صرفاً براساس سلیقه انتخاب نمیشود. همهچیز باید مهندسیشده، هماهنگ با نیازهای عملیاتی و منطبق با استانداردهای بینالمللی مانند ISO 14644 یا GMP باشد.
انتخاب نوع کانال – از نظر شکل، جنس، نحوه نصب و عملکرد آیرودینامیکی –مستقیماً روی کیفیت هوا، بهرهوری فیلترها و حتی آرامش صوتی محیط اثر میگذارد؛ بنابراین این تصمیم باید هوشمندانه گرفته شود.
در طراحی کانالکشی از واحد هواساز یا AHU (Air Handling Unit) استفاده میشود که شامل کویلهای سرمایش و گرمایش، تجهیزات کنترل رطوبت و فیلترهای اولیه است. این تجهیزات هوا را پیش از ورود به اتاق تمیز آماده میسازد.
همچنین در بسیاری از پروژهها، بهویژه در سقفهای معلق، از فن فیلتر یونیتها (FFU) استفاده میشود. این واحدها هوای فیلترشده را مستقیماً وارد فضای اتاق تمیز کرده و با عملکرد مستقل خود، مدیریت موضعی کیفیت هوا را تسهیل میکنند.

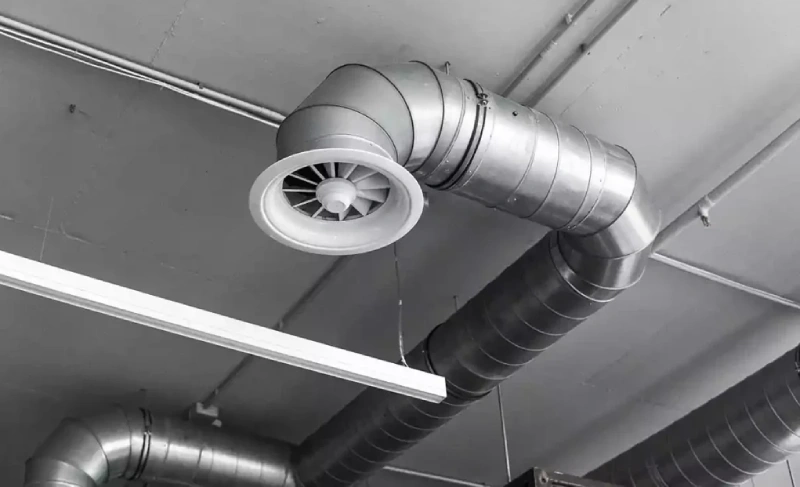

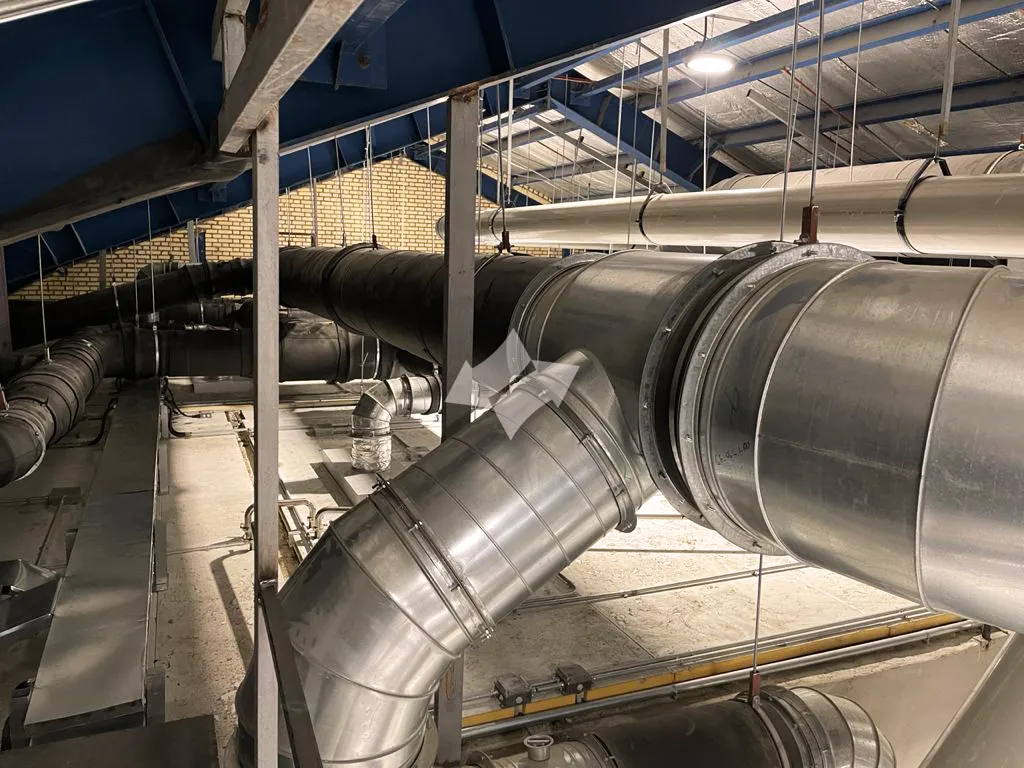

کانالهای گرد (Round Ducts)
کانالهای گرد از نظر آیرودینامیکی، ساختاری بهینهشده برای عبور جریان هوا دارند. انحنای طبیعی آنها موجب میشود هوا با کمترین میزان تلاطم و اختلال در مسیر حرکت کند. به همین دلیل این نوع کانالها صدای کمتری تولید میکنند و در محیطهایی که سکوت نسبی و آرامش اهمیت دارد بسیار کاربردی هستند.
از مزایای کانالهای گرد میتوان به کاهش چشمگیر افت فشار اشاره کرد. هنگامی که هوا از درون یک مسیر گرد عبور میکند، کمتر با زوایا و سطوح صاف برخورد خواهد کرد.
از نظر اجرایی، نصب این نوع کانالها نیز بهمراتب آسانتر و سریعتر است. بهدلیل آنکه تعداد اتصالات در آنها کمتر است، زمان اجرای پروژه کاهش یافته و احتمال نشتی یا بروز آلودگی ثانویه نیز کمتر میشود. سطح تماس محدودتر با سازههای اطراف، یکی دیگر از ویژگیهایی است که مانع از تجمع ذرات گردوغبار در گوشهها میشود و پاکسازی داخلی را نیز بهتر میکند.
در خصوص جنس کانالهای گرد، سه گزینهی اصلی وجود دارد. کانالهای گالوانیزه از جمله پرکاربردترین انتخابها هستند که در برابر زنگزدگی مقاوماند و بهراحتی تمیز میشوند. این فلز در اغلب پروژههای نیمهصنعتی و صنعتی استفاده میشود.
نوع PVC نیز که سبکتر و مقاوم در برابر مواد شیمیایی است، بیشتر در پروژههایی با حساسیت شیمیایی بالا به کار میرود. در نهایت، کانالهای ساختهشده از پلییورتان، در برابر فشار هوا و نوسانات دمایی بسیار مقاوماند و اغلب در محیطهایی با نوسانات حرارتی بالا یا شرایط صنعتی سنگین کاربرد دارند.
کاربردها:
- پروژههایی با فضای آزاد کافی برای نصب شعاع دایرهای
- صنایع دارویی، غذایی، الکترونیک که به جریان یکنواخت نیاز دارند
- مسیرهای سقفی طولانی یا مکانهایی که کاهش نویز اهمیت دارد

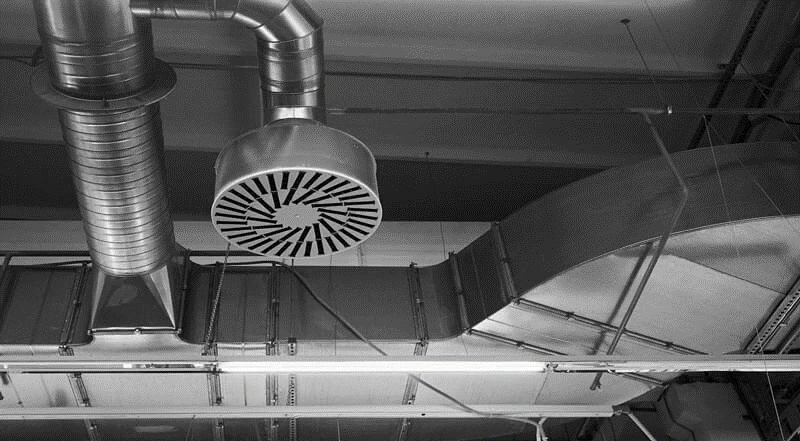

کانالهای چهارگوش (Rectangular Ducts)
در فضاهایی که ارتفاع سقف محدود است یا معماری پروژه اجازهی استفاده از کانالهای گرد را نمیدهد، کانالهای چهارگوش انتخابی مناسب و هوشمندانهاند. این نوع کانالها برخلاف ظاهر سادهشان، قابلیتهای بالایی برای طراحی سفارشی دارند و در پروژههایی که نیاز به بازسازی، تغییرات موضعی یا ترکیب چند سیستم مختلف تهویه وجود دارد، بسیار مؤثر واقع میشوند.
کانالهای چهارگوش ظرفیت عبور هوای بیشتری در مقاطع مساوی نسبت به کانالهای گرد دارند. از دیگر مزایای این کانالها میتوان به انعطافپذیری بالا در طراحی اشاره کرد. از آنجا که ساختار آنها زاویهدار است، میتوان با استفاده از زانوییها، سهراهیها و اتصالات مختلف، جریان هوا را بهصورت کاملاً کنترلشده در مسیرهای پیچیده هدایت کرد.
هرچند باید توجه داشت که کانالهای چهارگوش نسبت به نوع گرد، دارای گوشه های قايمه هستند. این امر، هم موجب افزایش احتمال ایجاد تلاطم در هوا و افت فشار میشود، و هم کار پاکسازی آنها را در برخی شرایط دشوارتر میسازد.
مزایا:
- جایگیری بهتر در معماری فشرده یا محدود
- امکان ترکیب با پلنیوم باکسها، فیلتر باکسها و دمندههای خاص
- قابلیت نصب با سیستم ساپورت متنوع (از کف، سقف، دیوار)
معایب:
- افت فشار بیشتر
- احتمال ایجاد نویز بیشتر در مقایسه با کانال گرد
- نیاز به تعداد بالای اتصالات که ممکن است تجمع آلودگی را افزایش دهد
کانالهای انعطافپذیر و ترکیبی (Flexible & Hybrid Ducts)
در پروژههایی که سرعت نصب یا تطبیقپذیری فضا اولویت دارد، کانالهای خرطومی یا انعطافپذیر راهحل مناسبی بهحساب میآیند. این کانالها از مواد پلیمری چندلایه تولید میشوند که به آنها خاصیت انعطاف بالا و مقاومت نسبی در برابر ضربه میبخشد. ساختار مارپیچ داخلی آنها امکان عبور از فضاهای تنگ، پشت تجهیزات و مسیرهای پیچدرپیچ را فراهم میسازد.
نصب آسان کانالهای خرطومی، آنها را برای فضاهای موقتی یا پروژههایی با زمانبندی فشرده بسیار محبوب کرده است. اما در کنار این مزایا، باید به معایبی نیز توجه داشت. بهدلیل ساختار نرم و غیرصلب این کانالها، جریان هوا در آنها با افت فشار بیشتری همراه است و کارایی سیستم تهویه در مسیرهای طولانی کاهش مییابد.
همچنین پاکسازی داخلی این کانالها دشوارتر از انواع فلزی یا سخت است. بهویژه در فضاهایی که تمیزی باید در حد استانداردهای ISO 5 یا پایینتر باشد، استفاده از کانالهای انعطافپذیر توصیه نمیشود. این کانالها بیشتر مناسب محیطهایی هستند که کلاس تمیزی پایینتری دارند، مانند اتاقهای پشتیبانی، مسیرهای موقت یا مسیرهای انتقال کمفشار.
در برخی پروژههای مدرن، از سیستمهای ترکیبی استفاده میشود؛ بدینصورت که بخش اصلی کانال کشی با کانالهای فلزی (گرد یا چهارگوش) انجام شده و فقط در مسیرهای پایانی یا نقاط خاص، از کانالهای انعطافپذیر بهره گرفته میشود.
مقایسه فنی بین انواع کانالها:
| ویژگیها | کانال گرد | کانال چهارگوش | کانال خرطومی |
| جریان هوا | نرم، بدون تلاطم | گاه پرنوسان | وابسته به خمخوردگیها |
| افت فشار | کمتر | بیشتر | زیاد |
| نویز | کم | متوسط تا زیاد | بسته به جنس |
| نصب در فضاهای محدود | ضعیف | عالی | عالی |
| سهولت پاکسازی | بالا | متوسط | پایین |
| مناسب برای اتاقهای ISO 5 | بله | بله | خیر |

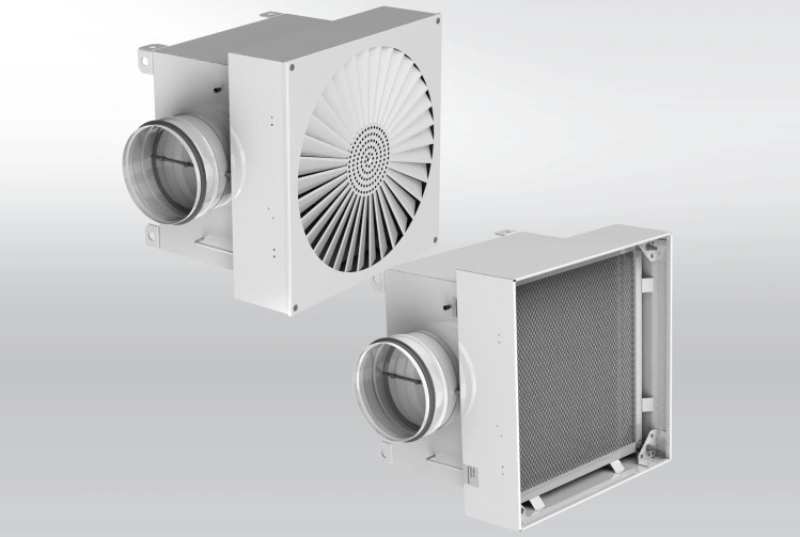

فیلتر باکس چیست؟
در سیستم تهویه اتاقهای تمیز، اگر بخواهید مهمترین قطعه را معرفی کنیم، آن قطعه بدون شک فیلتر باکس است. این جعبهی مهندسیشده، وظیفهاش تبدیل هوای معمولی به هوای پاک و قابل استفاده در محیطهای فوقحساس است. در این بخش با دقت بخشهای مختلف فیلتر باکس را بررسی میکنیم.
اجزای اصلی فیلتر باکس و عملکرد هر کدام
اجزای اصلی فیلتر باکس به شرح زیر هستند:
۱. فیلتر HEPA یا ULPA
- HEPA (High Efficiency Particulate Air): قادر به جذب ذرات تا قطر ۰.۳ میکرون با راندمان بالای ۹۹.۹۷٪.
- ULPA (Ultra Low Penetration Air): راندمانی بالاتر از HEPA دارد (۹۹.۹۹۹٪) و حتی ذرات زیر ۰.۱۲ میکرون را نیز جذب میکند.
2. پلنیوم باکس (Plenum Box)
- این بخش در واقع اتاق پخش هوا است.
- هدف آن توزیع یکنواخت هوای تصفیهشده قبل از ورود به اتاق تمیز است.
- طراحی پلنیوم باکس باید بهگونهای باشد که از هرگونه جریان تلاطمی (Turbulence) جلوگیری کند.

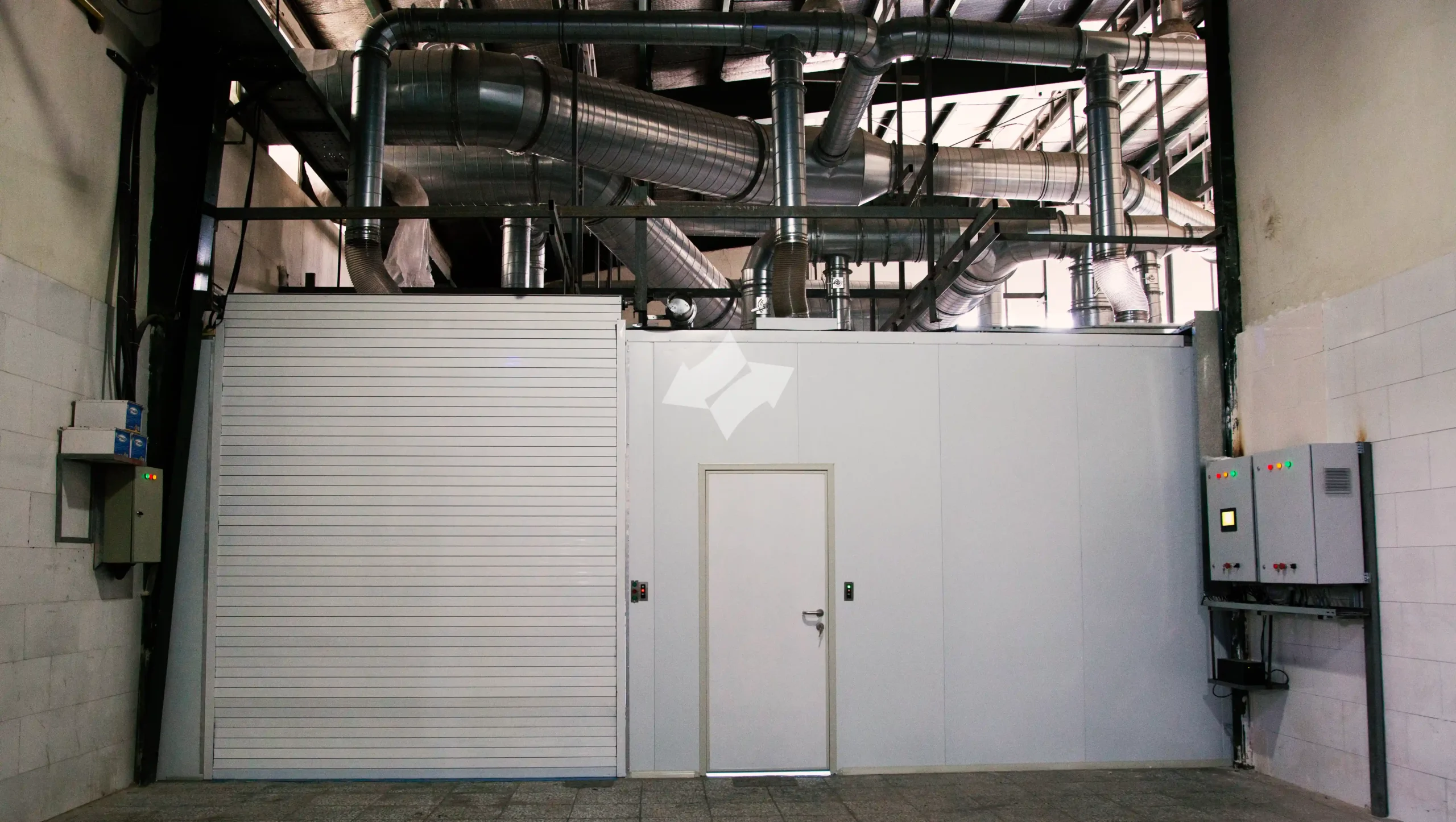

اصول طراحی و اجرای کانال کشی در اتاق تمیز
برای طراحی کانال کشی در اتاقهای تمیز، باید مهندسی مکانیک، فیزیک جریان هوا، علم فیلترینگ و دقت ساخت در کنار هم قرار گیرند تا سیستمی قابلاعتماد و پایدار شکل بگیرد. مهمترین اصول فنی طراحی این سیستم را در جدول زیر بررسی کردهایم:
| نوع فشار | هدف | کاربرد معمول | عدد استاندارد |
| فشار مثبت | جلوگیری از ورود آلودگی به اتاقهای تمیز | صنایع دارویی، خطوط استریل | حداقل ۱۰ پاسکال |
| فشار منفی | ممانعت از خروج آلایندهها به فضای بیرونی | اتاقهای ایزوله، آزمایشگاهها | متغیر، بسته به نیاز |
| شیب فشار | کنترل ورود آلودگی از بیرون با کاهش تدریجی فشار | راهروهای بین نواحی تمیز | ۳۷.۵ → ۲۵ → ۱۲.۵ پاسکال |
جریان هوا نیز باید بدین شکل مدیریت شود:
| نوع جریان هوا | ویژگیها | کاربردها |
| لامینار | یکنواخت، مستقیم، بدون چرخش باعث پایین آوردن ذرات به کف میشود | اتاقهای جراحی، داروسازی |
| توربولنت | چرخشی، پوشش گستردهتر، ممکن است باعث بازچرخش ذرات شود | خطوط تولید صنعتی، بستهبندی
|
جالب است بدانید که در سیستمهای پیشرفته، از تکنیک فشار آبشاری (Cascading Pressure) استفاده میشود. ساختار این تکنیک بدین شکل است: اتاقهایی با سطوح تمیزی متفاوت، بهصورت پلهپله از نظر فشار تنظیم میشوند؛ بهگونهای که تمیزترین فضا دارای بالاترین فشار و اتاقهای مجاور با فشار کمتر تنظیم میشوند.
این اختلاف فشار کنترلشده، از حرکت آلودگی از محیطهای آلوده به تمیز جلوگیری میکند.
انتخاب مصالح کانال کشی؛ تأثیر جنس بر عملکرد نهایی
مواد بهکاررفته در کانال کشی نهتنها عمر سیستم را تعیین میکنند، بلکه کیفیت جریان هوا، مقاومت به آلودگی و هزینههای نگهداری را نیز تحت تاثیر قرار میدهند.
ورق گالوانیزه
- مزایا: مقاوم در برابر خوردگی، قیمت مناسب، نصب آسان
- کاربرد: رایجترین انتخاب در پروژههای عمومی و صنعتی
استنلس استیل ضدزنگ
- مزایا: فوقالعاده مقاوم در برابر مواد شیمیایی و باکتریها، قابل استریل شدن
- معایب : قیمت بسیار بالا
- کاربرد: صنایع دارویی، بیمارستانی، اتاقهای کشت سلولی
لولههای خرطومی عایقدار
- مزایا: انعطاف بالا، قابلیت عبور از فضاهای تنگ، مقاومت دمایی بالا (از -۳ تا ۱۱۰ درجه)
- کاربرد: سیستمهای انتقال موضعی، فضاهای با محدودیت حرکتی یا دسترسی
کانال کشی اتاق تمیز در صنایع مختلف؛ تفاوت در نیازها
در هر صنعت، شرایط متفاوتی وجود دارد. طراحی کانال کشی باید مطابق با نیازهای عملکردی، بهداشتی و ایمنی آن صنعت باشد.
۱. داروسازی
در اتاقهای تمیز صنایع دارویی، پاکی مطلق یک ضرورت است. فشار مثبت دائمی کمک میکند هیچ آلودگی وارد نشود. از فیلترهای ULPA برای جذب ریزترین ذرات استفاده میشود و بیشتر سطوح از استیل ضدزنگ ساخته میشوند تا هم تمیز بمانند و هم از رشد و تجمع باکتری جلوگیری شود.
۲. اتاقهای عمل و بیمارستانها
هوای این فضاها باید دقیق، بیصدا و کاملاً کنترلشده باشد. جریان لامینار از بالا به پایین، آلودگی را مستقیماً از فضای جراحی خارج میکند. سیستمهای تهویه به فیلتر HEPA و الکتروفنهای کمصدایی مجهز میشوند تا هوا پاک و محیط آرام باشد.
۳. صنایع الکترونیک
در صنایع الکترونیک یک ذره کوچک هم میتواند کل سیستم را از کار بیندازد. برای همین جریان هوای یکنواخت و بدون تلاطم اهمیت دارد. کانالها از گالوانیزه صیقلی ساخته میشوند و فیلتر HEPA همیشه در مدار است تا هوا کاملاً پاک بماند.
چالشها و راهکارهای واقعی در کانال کشی اتاق تمیز
حتی بهترین طراحیها نیز با مشکلاتی مواجه میشوند. مهم این است که برای هر مشکلی، راهحل عملی داشته باشید.
| چالش | راهکار |
| گرفتگی فیلتر و کاهش راندمان | تعویض دورهای فیلترها، بازرسی مداوم |
| نویز سیستم تهویه | استفاده از فیلتر باکس پانلی، عایقکاری صوتی |
| افت فشار ناخواسته | طراحی بدون مانع و کاهش انشعابهای اضافی |
| نشتی در کانالها | درزگیری اصولی با چسب مخصوص و گسکت |
نتیجهگیری
برای داشتن یک اتاق تمیز، نباید از کانال کشی اصولی غافل شد. این بخش از زیرساخت، تأثیرات شگرفی در عملکرد کلی سیستم تهویه دارد؛ از حفظ فشار مثبت یا منفی گرفته تا کنترل جریان هوا، توزیع یکنواخت دما، کاهش انتقال آلایندهها و تضمین عملکرد بهینهی فیلترها. آنچه در ظاهر تنها لولههایی آویزان از سقف به نظر میرسد، در حقیقت شاهراه انتقال هوای تمیز، کنترل ذرات، و محافظت از محیط حساس است.
از سال ۱۳۷۵ تا امروز، «فرازکاویان» اولین تولیدکنندهی پرده هوا در ایران بوده که با مجوز بهرهبرداری از وزارت صنعت، استانداردهای بالایی را در حوزهی هوای پاک ارائه داده است. مسیر کاری ما با یک هدف شروع شد: پاکسازی فضاهایی که نفس کشیدن در آنها ایمن و کنترلشده باشد. اکنون با طیف وسیعی از محصولات شامل پردههای هوا، تجهیزات اتاق تمیز و اتوماسیون هوشمند، در کنار شما هستیم تا فضایی سالم، حرفهای و ایمن بسازید.
پرسشهای متداول (FAQ)
فشار مثبت باعث میشود هوا همیشه از داخل اتاق به بیرون جریان داشته باشد و از ورود آلودگیها جلوگیری شود.
فیلتر HEPA ذرات تا ۰.۳ میکرون را با راندمان ۹۹.۹۷٪ جذب میکند، در حالیکه ULPA توان جذب ذرات کوچکتر (تا ۰.۱۲ میکرون) را دارد.
خیر. کانالهای معمولی اغلب نشتی، زبری سطح داخلی و عدم تطابق با استانداردهای پاکی دارند.
با استفاده از ابزارهای خاص، بازدیدهای دورهای و در موارد خاص، استفاده از دستگاههای خلأ صنعتی با فیلترهای مخصوص.
پیچیدگی مسیر، اتصالات زیاد و فیلترهای قدیمی که زمان تعویض آنها گذشته است.
