سنسور دما و رطوبت
اندازهگیری دما و رطوبت در محیطهای کاری ضروری است تا از آسیب به تجهیزات و محصولات جلوگیری شود. تغییرات ناخواسته در این عوامل میتواند بر کیفیت تولید و سلامت کارکنان تاثیر بگذارد. سنسورهای دما و رطوبت برای نظارت مداوم بر شرایط محیطی طراحی شدهاند. این سنسورها بهموقع هشدار میدهند و امکان تنظیم بهموقع دما و رطوبت را فراهم میکنند. استفاده از آنها به بهینهسازی مصرف انرژی و افزایش بهرهوری کمک میکند. در این مطلب از مقالات فراز کاویان به بررسی سنسور دما و رطوبت، انواع، مکانیسم عمل، کاربردها، روش انتخاب و خرید آن میپردازیم.
سنسور دما و رطوبت چیست؟
سنسور دما و رطوبت (Temperature and humidity sensor) دستگاهی است که برای اندازهگیری و نظارت بر دما و میزان رطوبت هوا طراحی شده است. این سنسورها معمولاً از دو قسمت اصلی تشکیل شدهاند: حسگر دما و حسگر رطوبت. آنها قادرند تغییرات دما و رطوبت را به سیگنالهای الکتریکی تبدیل کرده و به سیستمهای کنترلی ارسال کنند.
ترانسمیترهای دما و رطوبت موجود در بازار عموماً میزان دما و رطوبت نسبی موجود در هوا را اندازهگیری کرده و آن را طبق قواعد خاص به سیگنالهای الکتریکی یا سایر اشکال سیگنال تبدیل و خروجی را به دستگاه یا نرمافزار ارسال میکنند تا نیازهای نظارت بر محیط زیست کاربران را برآورده سازند.
این اطلاعات میتواند برای تنظیمات خودکار سیستمهای تهویه، تهویه مطبوع و سیستمهای صنعتی استفاده گردد. سنسورهای دما و رطوبت در محیطهایی مثل انبارها، آزمایشگاهها، گلخانهها و تولیدات غذایی بسیار کاربرد دارند.
سنسور دما و رطوبت چگونه کار میکند؟
سنسورهای دما و رطوبت، شرایط محیط را بر اساس تغییرات در ویژگیهای الکتریکی آنها هنگام تغییر دما و رطوبت اندازهگیری میکنند. بسته به نوع سنسور، مکانیسم عمل متفاوت است.
انواع سنسور دما و رطوبت بر اساس نوع حسگر
سه نوع رایج حسگر در دستگاههای سنجش رطوبت و دما شامل موارد زیر است:
- مقاومتی
- خازنی
- الکتروترمال
روش کار سنسور دما و رطوبت مقاومتی
سنسورهای مقاومتی با استفاده از تغییر مقاومت الکتریکی مواد در برابر تغییرات دما و رطوبت کار میکنند. در سنسورهای دمای مقاومتی (مانند RTD و ترمیستور)، مقاومت ماده حساس (معمولاً پلاتین در RTD یا اکسید فلز در ترمیستور) با تغییر دما به صورت قابل پیشبینی تغییر میکند.
سنسورهای رطوبت مقاومتی نیز از مواد هیگروسکوپیک (جاذب رطوبت) استفاده میکنند که مقاومت الکتریکی آنها با جذب یا از دست دادن مولکولهای آب تغییر میکند. این تغییرات مقاومت توسط مدارهای الکترونیکی اندازهگیری شده و به سیگنالهای قابل تفسیر (مانند ولتاژ یا جریان) تبدیل میشوند که نشاندهنده مقادیر دقیق دما و رطوبت هستند.
سنسورهای مقاومتی به دلیل سادگی ساختار و هزینه نسبتاً پایین، کاربرد گستردهای در سیستمهای صنعتی و خانگی دارند.
اصل کار سنسور دما و رطوبت خازنی
سنسورهای دما و رطوبت خازنی بر اساس تغییر ظرفیت خازنی مواد حساس به دما و رطوبت عمل میکنند. در این سنسورها، یک ماده دیالکتریک (معمولاً پلیمری جاذب رطوبت) بین دو صفحه خازن قرار میگیرد که با تغییر رطوبت محیط، میزان جذب مولکولهای آب توسط دیالکتریک تغییر کرده و در نتیجه ثابت دیالکتریک و ظرفیت خازنی سیستم به صورت متناسب با رطوبت محیط تغییر میکند.
برای اندازهگیری دما نیز از تغییرات ظرفیت خازنی مواد حساس به دما استفاده میشود. مدارهای الکترونیکی این تغییرات ظرفیت را اندازهگیری و به سیگنالهای الکتریکی قابل تفسیر تبدیل میکنند. این سنسورها به دلیل پاسخ سریع، دقت بالا و عمر طولانی، بهویژه در کاربردهای صنعتی و هواشناسی کاربرد گستردهای دارند.
مکانیسم عمل حسگر دما و رطوبت الکتروترمال
حسگرهای الکتروترمال دما و رطوبت بر اساس تغییرات مشخصههای الکتریکی-حرارتی مواد عمل میکنند. در این سنسورها، یک عنصر حساس حرارتی (معمولاً از جنس نیمههادی یا پلیمرهای خاص) تحت تأثیر میدان الکتریکی قرار گرفته و با تغییر دما یا رطوبت محیط، هدایت حرارتی یا ظرفیت گرمایی آن تغییر میکند.
این تغییرات از طریق اندازهگیری پارامترهای الکتریکی مانند مقاومت، ظرفیت خازنی یا انتشار حرارتی توسط مدارهای پردازشگر تشخیص داده شده و به سیگنالهای دیجیتال تبدیل میشوند. مکانیسم عمل این حسگرها مبتنی بر رابطه مستقیم بین تغییرات دمایی-رطوبتی با خواص الکتروترمال مواد بوده و به دلیل حساسیت بالا و پاسخ سریع، در کاربردهای پزشکی و صنعتی پیشرفته مورد استفاده قرار میگیرند.
انواع سنسور دما و رطوبت بر اساس خروجی
سنسورهای دما و رطوبت بر اساس خروجی به طور کلی به دو دسته اصلی تقسیم میشوند:
سنسورهای دیجیتال

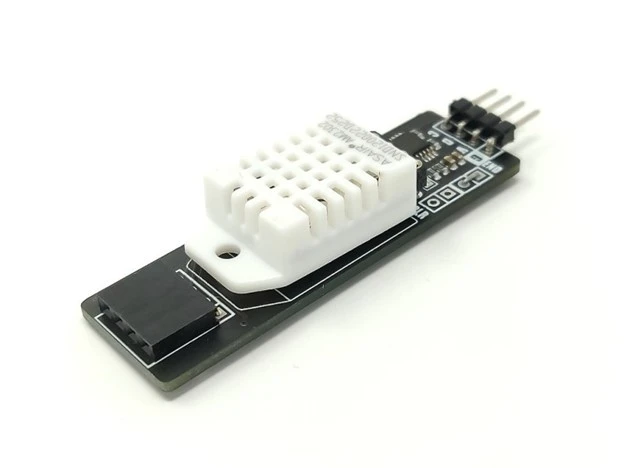

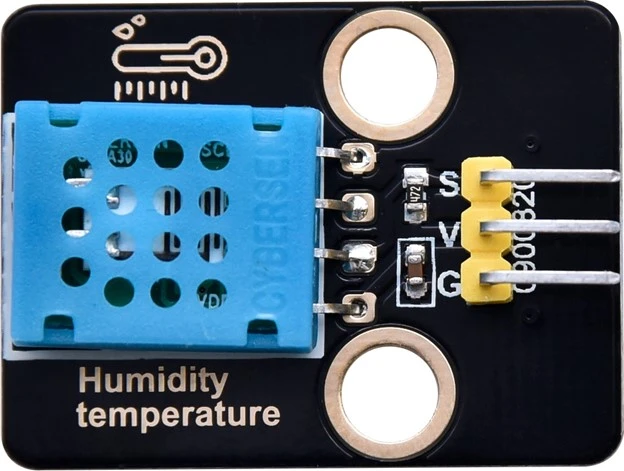

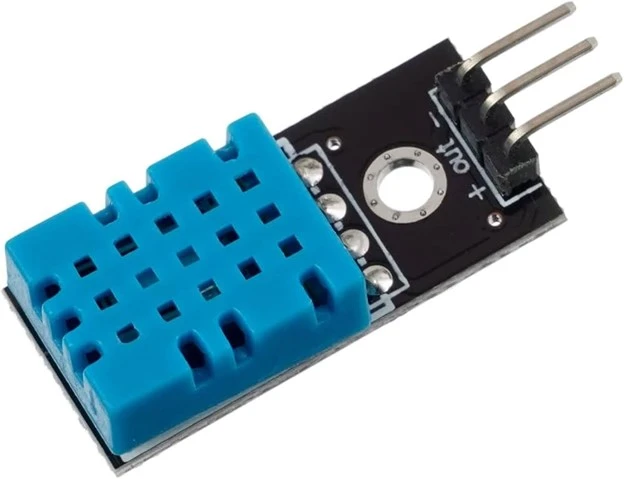

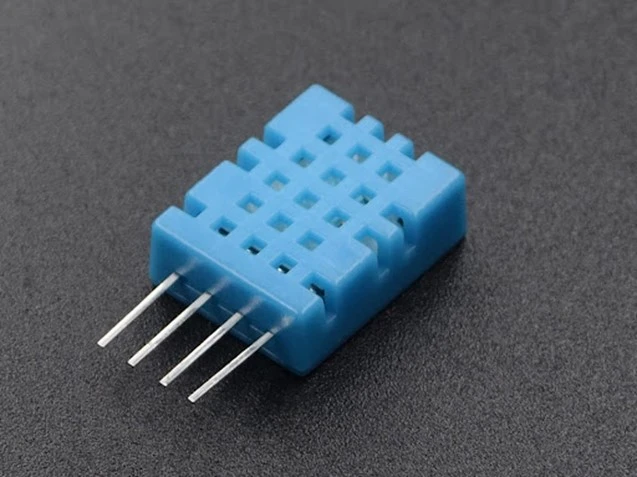

این سنسورها سیگنالهای دیجیتال تولید میکنند که به راحتی توسط میکروکنترلرها یا سیستمهای الکترونیکی خوانده میشود. از انواع رایج آنها میتوان به سنسورهای DHT11 و DHT22 اشاره کرد. این سنسورها معمولاً ارزان و دقیق بوده و برای کاربردهای عمومی مناسب هستند.
سنسورهای آنالوگ
این سنسورها سیگنالهای آنالوگ تولید میکنند که نیاز به پردازش اضافی برای تبدیل به مقادیر دما و رطوبت دیجیتال دارند. نمونههایی از این سنسورها عبارتند از LM35 برای دما و HR202 برای رطوبت. این سنسورها به دلیل دقت بالا در برخی کاربردها استفاده میشوند.
کاربردها
کاربردهای سنسور دما و رطوبت بسیار گسترده هستند و در صنایع و زمینههای مختلفی دیده میشوند. در اینجا به برخی از رایجترین کاربردهای آن اشاره میکنیم:
سیستمهای کنترل آب و هوا (HVAC)
این کاربرد شاید رایجترین باشد. سنسورها دما و رطوبت محیط را اندازهگیری میکنند تا سیستمهای تهویه مطبوع (کولر و بخاری) به طور خودکار و بهینه عمل کرده و دمای مطلوب و رطوبت نسبی دلخواه را حفظ کنند. این سیستمها در منازل، ساختمانهای تجاری و کارخانهها یافت میشوند.
کشاورزی و گلخانهها
در کشاورزی، سنسورها برای نظارت بر شرایط محیطی گلخانهها و مزارع استفاده میشوند. با اندازهگیری دما و رطوبت، میتوان سیستم آبیاری، تهویه و گرمایش را به طور خودکار تنظیم کرد تا بهترین شرایط رشد برای گیاهان فراهم شود و از هدر رفتن منابع جلوگیری گردد.
صنایع غذایی
در صنایع غذایی، حسگرهای دما و رطوبت برای نظارت بر شرایط نگهداری مواد غذایی استفاده میشوند. رطوبت و دمای مناسب برای جلوگیری از فساد مواد غذایی بسیار مهم است.
پزشکی
در برخی تجهیزات پزشکی مانند دستگاههای تنفس مصنوعی و انکوباتورها از سنسورهای دما و رطوبت برای نظارت بر شرایط محیطی و اطمینان از ایمنی بیمار استفاده میشود.
دیگر کاربرد ها
هواشناسی
ایستگاههای هواشناسی از سنسورهای دما و رطوبت برای جمعآوری دادههای آب و هوایی استفاده میکنند که برای پیشبینی هوا و تحقیقات آب و هوایی بسیار مهم است.
صنایع تولیدی
در بسیاری از فرآیندهای تولیدی، کنترل دما و رطوبت برای کیفیت محصول بسیار اساسی است. به عنوان مثال در تولید مواد دارویی، الکترونیک و کاغذ.
ساختمانهای هوشمند
سنسورهای دما و رطوبت جزئی از سیستمهای خانههای هوشمند هستند که به کنترل و بهینهسازی مصرف انرژی کمک میکنند.
موزهها و گالریهای هنری
برای حفظ شرایط مناسب نگهداری اشیاء هنری، نظارت بر دما و رطوبت ضروری است.
انبارداری
برای جلوگیری از آسیب به کالاهای حساس به دما و رطوبت در انبارها، این سنسورها نقش مهمی دارند.
سیستمهای امنیتی
در برخی از سیستمهای امنیتی، تغییرات ناگهانی دما یا رطوبت میتواند به عنوان نشانهای از نفوذ یا بروز مشکل در نظر گرفته شود.
محل نصب حسگر دما و رطوبت
محل نصب سنسور دما و رطوبت به نوع کاربرد و محیط مورد نظر بستگی دارد، اما اصول کلی زیر را باید رعایت کرد:
مکانهای مناسب
- تهویه مناسب: در فاصله 1.5 متری از زمین در محیطهای مسکونی.
- دور از منابع حرارتی: حداقل 1 متر از رادیاتورها، دستگاههای الکترونیکی و نور مستقیم خورشید.
- مرکز فضای مورد نظر: برای اندازهگیری دقیقتر در مرکز محیط نصب شود.
- محیطهای صنعتی: در ارتفاع 1.5 تا 2 متری از کف و دور از جریان هوای مستقیم.
مکانهای نامناسب
- نزدیک درها و پنجرهها
- مجاورت دستگاههای گرمایشی/سرمایشی
- محلهای دارای گرد و غبار شدید
- نقاط مرطوب مانند نزدیک سینک یا حمام (مگر سنسورهای ضد آب)
نکات مهم:
– کشاورزی: در سایهبان و ارتفاع متناسب با گیاه
– گلخانهها: در ارتفاع رشد گیاهان اصلی
– صنعت غذا: در نقاطی که نماینده شرایط کلی محیط باشد.
– سرورها: در مسیر جریان هوای ورودی/خروجی
نصب صحیح سنسور در محل مناسب، دقت اندازهگیری را تا 30% افزایش میدهد و از خطاهای رایج جلوگیری میکند.
برندهای شاخص :
چندین برند شاخص در تولید سنسورهای دما و رطوبت وجود دارد که انتخاب بهترین گزینه به نیازهای خاص پروژه شما بستگی دارد. برخی از برندهای شناخته شده و قابل اعتماد عبارتند از:

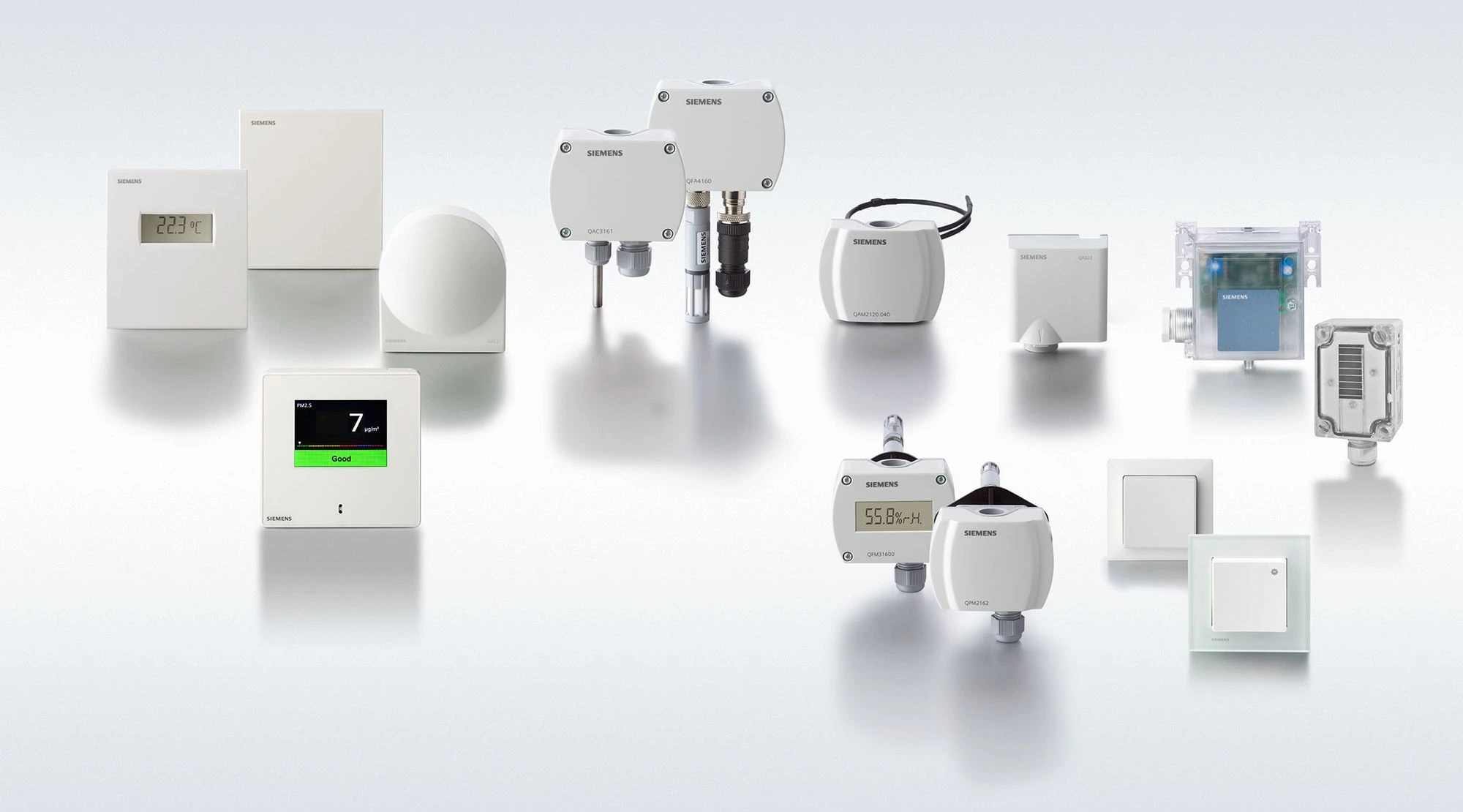

- زیمنس (Siemens)
- هانیول (Honeywell)
- بوش (Bosch)
- ABB
چگونه بهترین سنسور دما و رطوبت را برای پروژه خود انتخاب کنیم؟
برای انتخاب بهترین سنسور دما و رطوبت برای پروژه خود، ابتدا باید نیازهای خاص پروژه را شناسایی کنید. بررسی کنید که چه دقت و محدوده اندازهگیری برای دما و رطوبت مورد نیاز است، زیرا برخی سنسورها در دماهای بسیار بالا یا رطوبتهای زیاد عملکرد بهتری دارند.
همچنین، نوع سیگنال خروجی (آنالوگ یا دیجیتال) و سازگاری آن با میکروکنترلر یا سیستم شما باید مورد توجه قرار گیرد. در پروژههای صنعتی یا محیطهای سخت، مقاومت سنسور در برابر گرد و غبار، رطوبت، دماهای شدید و سایر عوامل محیطی نیز عامل مهمی است.
علاوه بر این، از نظر هزینه و کیفیت نیز باید تعادلی برقرار کنید. سنسورهایی با دقت بالا و عملکرد پایدار ممکن است هزینه بیشتری داشته باشند، اما برای پروژههای حساس و طولانیمدت این هزینه توجیهپذیر است.
همینطور، انتخاب برندهای معتبر و شناخته شده به شما کمک میکند که سنسورهایی با کیفیت و قابل اعتماد انتخاب کنید.
در نهایت، بررسی نظرات کاربران و مشخصات فنی سنسور در سایتهای مختلف میتواند به شما کمک کند تا بهترین گزینه را برای پروژه خود انتخاب کنید.
نکات مهم در خرید سنسورهای دما و رطوبت
انتخاب سنسور دما و رطوبت مناسب به کاربرد شما بستگی دارد، اما در کل به نکات زیر باید توجه کنید:
دقت و محدوده اندازهگیری
به میزان دقت مورد نیازتان توجه کنید. آیا به دقت ۱٪ نیاز دارید یا ۰.۱٪؟ دقت بالاتر معمولاً به معنای قیمت بالاتر است. مطمئن شوید که سنسور قادر به اندازهگیری محدوده دما و رطوبت مورد نیاز شما است. اگر دما یا رطوبت خارج از محدوده مشخص شده باشد، سنسور آسیب خواهد دید.
نوع سنسور
خازنی: برای اندازهگیری رطوبت نسبی استفاده میشود، مقرون به صرفه و نسبتاً دقیق هستند.
مقاومتی: در برابر تغییرات دمایی پایدارتر از خازنیها هستند، ولی ممکن است کمی گرانتر باشند.
ترکیبی: یک سنسور هم دما و هم رطوبت را اندازه میگیرد. برای کاربردهای سادهتر مناسب هستند.
نقطه شبنم: برای اندازهگیری دقیق رطوبت در کاربردهای حساس مثل کنترل کیفیت مواد غذایی استفاده میشود و بسیار گرانتر است.
پایداری و طول عمر
پایداری طولانی مدت: سنسوری را انتخاب کنید که دقت خود را در طول زمان حفظ کند.
طول عمر: به طول عمر سنسور توجه کنید.
رابط و خروجی
واسط: نوع ارتباط با میکروکنترلر یا دستگاه شما (مانند I2C، SPI، آنالوگ) را در نظر بگیرید.
نوع خروجی: آیا نیاز به خروجی دیجیتال دارید یا آنالوگ؟
مقاومت در برابر محیط
مقاومت در برابر آب و رطوبت: در محیطهای مرطوب به درجه حفاظت (IP rating) توجه کنید.
محدوده دمای عملیاتی: سنسور باید بتواند در محدوده دمایی محیط مورد استفاده شما کار کند.
مقاومت در برابر شوک و لرزش: در کاربردهای صنعتی یا مکانهای پر تردد، این فاکتور اهمیت دارد.
قیمت و بودجه
قیمت سنسورها بسیار متفاوت است. سنسور ارزانتر ممکن است دقت کم یا طول عمر کمتری داشته باشد.
تأمینکننده
از یک تأمینکننده معتبر خرید کنید تا اطمینان حاصل گردد که سنسور اصل و با کیفیت است.
قبل از خرید، مشخصات فنی سنسور را به دقت مطالعه کنید و مطمئن شوید که با نیازهای شما مطابقت دارد. در صورت نیاز، از متخصصین کمک بگیرید.
سوالات متداول
پاسخ: سنسورهای دما و رطوبت از نظر نوع حسگر به سه نوع رایج مقاومتی، خازنی و الکتروترمال و از نظر خروجی به دو نوع دیجیتال و آنالوگ تقسیم میشوند.
پاسخ: سنسور دما و رطوبت تنها وظیفه اندازهگیری دما و رطوبت هوا را دارد و معمولاً نیاز به پردازش اضافی برای استفاده در سیستمها دارد. اما ماژول دما و رطوبت شامل سنسور بههمراه اجزای اضافی برای پردازش و تبدیل سیگنالها به فرمت قابل خواندن، بهطور معمول بهصورت دیجیتال یا آنالوگ، است که استفاده از آن را سادهتر میکند.
پاسخ: سنسورهای ترکیبی دما و رطوبت مانند DHT11، DHT22، SHT3x، BME280 و AM2302 قابلیت اندازهگیری همزمان هر دو پارامتر را دارند. این سنسورها با ادغام فناوریهای مختلف (مانند خازنی برای رطوبت و نیمههادی برای دما) در یک پکیج واحد، دادههای دقیق و هماهنگ از هر دو متغیر محیطی ارائه میدهند.
پاسخ: برای کاربردهای صنعتی، سنسورهای ترکیبی با دقت بالا و مقاومت محیطی مانند SHT3x یا BME280 با قابلیت اتصال دیجیتال (I2C/SPI)، رنج اندازهگیری گسترده (دمای -40 تا +125°C و رطوبت 0-100% RH) و محفظه ضد آب و گردوغبار (IP67) گزینهای ایدهآل هستند.
