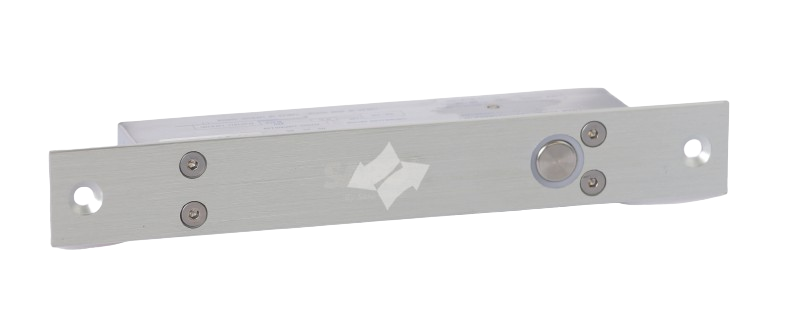

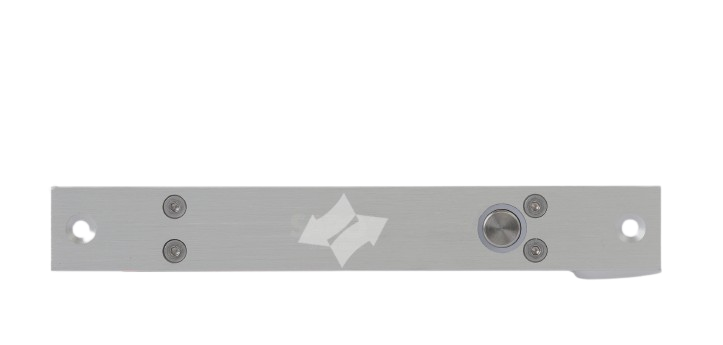

قفل شفتی از دو قطعه اصلی (مقابل مغناطیسی و بدنه اصلی قفل برقی) تشکیل شده است. این دو قطعه (مقابل مغناطیسی و بدنه اصلی) باید کاملاً در یک راستا باشند و فضای خالی بر روی مقابل مغناطیسی دقیقاً در مقابل زبانه قفل قرار گیرد. با قطع و وصل شدن جریان برق مگنت عمل کرده و زبانه قفل را باز و بسته میکند.
این مدل از قابلیت Fail Safe برخوردار است؛ بدین معنی که در هنگام قطعی برق، قفل باز میشود. این نوع قفلها عموماً برای مکانهایی که از حساسیت برخوردار هستند مانند محیطهای آزمایشگاهی، کلین روم (clean room)، صرافیها، بانکها، طلافروشیها، و همچنین مکانهایی با سیستم امنیتی زیاد (مثل safe boxهای ضدسرقت) استفاده میشود. از طرفی این سیستمهای قفل برقی اغلب به سیستم اینترلاک و… مجهز میشوند تا امنیت حداکثری فراهم کنند.
سیستم اینترلاک:
سیستم اینترلاک دربها جهت ورود و خروج مواد و پرسنل طراحی گردیده است و قابل نصب بر روی دربهای اتاق تمیز و پَسباکس میباشد. این سیستم شامل قفلهای مگنت، تابلو کنترل و شاستی اعلام وضعیت و آلارم باز ماندن دربها میباشد.
سیستم اینترلاک عموماً بر روی ایرلاکهای اتاقهای تمیز و خطوط تولید شرکتهای داروسازی و آزمایشگاههای دارویی و میکروبی نصب میگردد تا به کمک منطقی خاص وضعیت باز و بسته شدن درهای ایرلاک را کنترل کند. این سیستم دارای منطقی است که کنترل باز و بسته شدن درها را با توجه به حساسیتهای موجود در کلاسهای مختلف اتاق تمیز مدیریت میکند.
ورودی و خروجی دربها با سیستم اینترلاک قابل کنترل است، به گونهای که اگر یکی از دربها باز باشد، دسترسی به دربهای دیگر کاملاً غیرقابل انجام است. تمام دستورها به سیستم اینترلاک ارسال میشود و باید با تحلیل توسط سیستم اینترلاک اجرا گردد. سادهترین عملکرد سیستم اینترلاک این است که مثلاً با نمایشگر یا چراغهای قرمز و سبز عبور مجاز و غیرمجاز را نشان دهد یا با باز بودن درب هشدار دهد.
سیستم اینترلاک برای دو حالت طراحی میگردد:
حالت معمولی (Normally Close):
در این حالت، ابتدا تمام دربها بسته و قفل هستند و تنها در صورت درخواست برای باز شدن، یک درب باز میشود و بقیه درها در وضعیت اینترلاک باقی میمانند.حالت معکوس (Normally Open):
در این حالت، ابتدا تمام دربها بسته هستند ولی قفل نمیباشند. به محض باز شدن یک درب، سیستم بقیه درها را قفل مینماید و تا زمانی که آن درب بسته نشود، دیگر دربها قفل باقی میمانند.
خروج اضطراری:
در صورت ایجاد خطر و حالت اضطراری میتوان با فشردن کلید Emergency روی نمایشگر، سیستم اینترلاک را غیر فعال نمود. در این حالت قفلها غیر فعال شده و تمامی دربها باز میشوند. برای فعال کردن مجدد سیستم اینترلاک، ابتدا همه دربها را ببندید، سپس کلید Emergency را به مدت پنج ثانیه نگه دارید.
توجه: در صورت قطع برق، سیستم اینترلاک خاموش شده و دربها باز میمانند.
