کلین روم یا اتاق تمیز، محیطی کنترلشده است که در آن میزان ذرات معلق، دما، رطوبت و فشار هوا با دقت بالا تنظیم میشود تا از آلودگی در فرآیندهای حساس جلوگیری شود. این فضاها نقش حیاتی در صنایعی مانند داروسازی، نیمههادی، بیوتکنولوژی و نانوتکنولوژی دارند. در این مقاله با تعریف کلین روم، استانداردهای ISO، اجزای اصلی، سیستم تهویه تخصصی (HVAC) و روند طراحی و ساخت آن آشنا میشوید.
تصور کنید در دنیایی کار میکنید که یک ذره گردوغبار نامرئی، یک فیبر پارچه یا حتی بازدم یک انسان. میتواند نتیجه ماهها تحقیق را از بین ببرد یا یک تراشه الکترونیکی میلیون دلاری را بیارزش کند. این دنیا وجود دارد و راهحل آن، یک مفهوم مهندسی شگفتانگیز به نام کلین روم یا اتاق تمیز است. اتاق تمیز فقط یک اتاق بسیار تمیز نیست؛ بلکه یک اکوسیستم کاملاً کنترلشده است که در آن، غلظت ذرات معلق در هوا به سطح فوقالعاده پایینی محدود میشود و پارامترهای محیطی به دقت مدیریت میشوند.
📑 فهرست مطالب

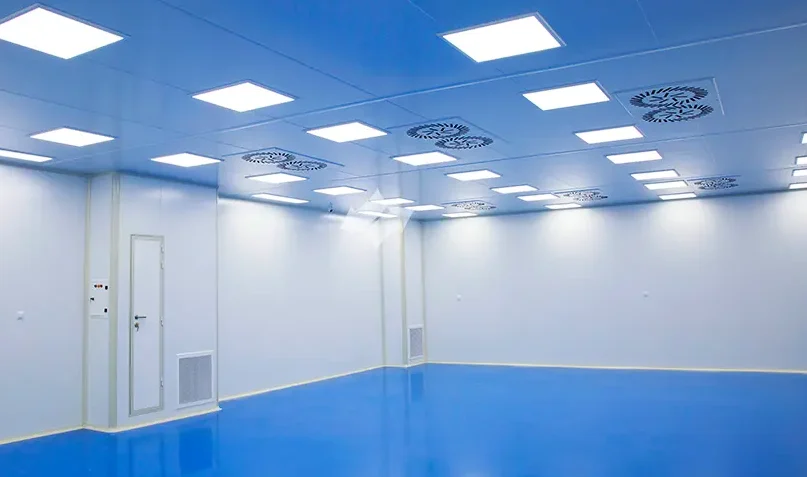

کلین روم به زبان ساده: فراتر از نظافت
وقتی از اتاق تمیز صحبت میکنیم، منظورمان فضایی نیست که صرفاً با جاروبرقی و دستمال تمیز شده باشد. منظور، یک محیط مهندسیشده است که در آن پارامترهایی مانند تعداد و اندازه ذرات، دما، رطوبت، فشار هوا، جریان هوا و حتی ارتعاشات و تخلیه الکترواستاتیک به دقت تحت کنترل قرار دارند. هدف اصلی هر اتاق تمیز، جلوگیری از ورود، تولید و تجمع آلایندهها برای محافظت از یک فرآیند یا محصول فوقالعاده حساس است.
اهمیت کلین روم
اهمیت این فضاها در صنایعی که حتی یک ذره میکروسکوپی میتواند فاجعهبار باشد، غیرقابل انکار است. در صنایع داروسازی، یک باکتری میتواند یک بچ کامل از داروی تزریقی را آلوده کرده و جان بیماران را به خطر اندازد. صنعت نیمههادیها، یک ذره غبار روی یک ویفر سیلیکونی میتواند باعث اتصال کوتاه در مدارهای میکروسکوپی شده و یک پردازنده را از کار بیندازد. در واقع، پیشرفت بسیاری از فناوریهای مدرن بدون وجود این اتاقهای ایزوله و پاک، عملاً غیرممکن بود.
اساس کار کلین روم: کنترل آلودگی در مقیاس میکروسکوپی
طراحان اتاق تمیز با مدیریت وسواسگونه و علمی منابع آلودگی، راز اصلی عملکرد مؤثر آن را رقم میزنند. آلایندهها که به سه دسته اصلی تقسیم میشوند که عبارتند از :
| نوع آلاینده | مثالها | اهمیت کنترل |
|---|---|---|
| ذرات جامد | گرد و غبار، فلزات، فیبرها | وجود حتی ذرات کوچک میتواند کیفیت محصول یا فرآیند را به خطر بیندازد. |
| آلایندههای شیمیایی | بخارات، گازها | ممکن است با واکنشهای شیمیایی محصول را آلوده کنند یا تجهیزات حساس را آسیب برسانند. |
| آلایندههای بیولوژیکی | باکتریها، قارچها، ویروسها | خطرات جدی برای محصولات دارویی و تجهیزات پزشکی ایجاد میکند. |
که میتوانند از منابع مختلفی وارد محیط شوند. این منابع شامل هوای بیرون، تجهیزات داخل اتاق، مواد اولیه و مهمتر از همه، خود انسان است. یک انسان در حالت سکون میتواند در هر دقیقه ۱۰۰,۰۰۰ ذره بزرگتر از ۰.۳ میکرون تولید کند.
به همین دلیل، زیربنای طراحی یک اتاق تمیز بر اصل بنیادین کنترل آلودگی استوار است. برای کنترل آلایندهها، کارشناسان از یک استراتژی چندلایه استفاده میکنند: آنها با بهرهگیری از فیلتراسیون قوی هوا و اتاقکهای عبور، ورود آلایندهها را به حداقل میرسانند؛ با بهکارگیری مصالح و لباسهای مخصوص، از تولید آلاینده در داخل محیط جلوگیری میکنند؛ و در نهایت، با جریان هوای مهندسیشده، آلایندههای موجود را بهسرعت حذف میکنند. این فرآیند پیچیده تضمین میکند که محیط برای حساسترین عملیاتها پاک و ایمن باقی بماند.
کلاسبندی کلین روم بر اساس استانداردهای ISO
تمام اتاقهای تمیز یکسان ساخته نمیشوند. سطح پاکیزگی مورد نیاز برای مونتاژ یک لنز تلسکوپ فضایی با سطح مورد نیاز برای بستهبندی یک داروی تزریقی متفاوت است. برای استانداردسازی این تفاوتها و ایجاد یک زبان مشترک جهانی، از سیستمهای کلاسبندی استفاده میشود. معتبرترین و رایجترین سیستم جهانی، استاندارد ISO 14644-1 است که اتاقهای تمیز را بر اساس حداکثر تعداد مجاز ذرات در اندازههای مشخص در هر متر مکعب هوا، دستهبندی میکند.
این استاندارد که جایگزین استاندارد قدیمی فدرال آمریکا (FS209E) شده است، کلاسهای اتاق تمیز را از ISO 1 (پاکترین سطح قابل دستیابی) تا ISO 9 (نزدیک به هوای معمولی یک دفتر کار) تعریف میکند. برای درک بهتر مقیاس، یک اتاق تمیز کلاس ISO 3 نباید بیش از ۱۰۰۰ ذره با اندازه ۰.۱ میکرون و تنها ۳۵ ذره با اندازه ۰.۵ میکرون در هر متر مکعب هوا داشته باشد. این در حالی است که هوای معمولی شهری میتواند حاوی بیش از ۳۵ میلیون ذره ۰.۵ میکرونی در همان حجم باشد. پایبندی به این استانداردهای ISO برای تضمین کیفیت، تکرارپذیری فرآیند و اخذ مجوزهای قانونی حیاتی است.
اجزای کلیدی یک کلین روم کارآمد
ساخت یک کلین روم مؤثر، نیازمند هماهنگی دقیق چندین جزء مهندسی پیچیده است. این اجزا مانند اعضای یک ارکستر، هر یک نقشی حیاتی در اجرای سمفونی پاکیزگی ایفا میکنند. در ادامه، مهمترین این اجزا به تفصیل بررسی میشوند.
| ویژگی | توضیح | اهمیت |
|---|---|---|
| تعداد و اندازه ذرات | کنترل دقیق ذرات معلق در هوا با فیلترهای HEPA/ULPA | جلوگیری از آلوده شدن محصولات حساس |
| دما و رطوبت | کنترل دما و رطوبت به منظور حفظ کیفیت محصول و تجهیزات | حفظ شرایط پایدار برای فرآیندهای حساس |
| فشار هوا | ایجاد فشار مثبت یا منفی برای جلوگیری از ورود آلایندهها | ممانعت از نفوذ ذرات و آلودگیها |
| جریان هوا | طراحی جریان laminar و تهویه مناسب | کاهش تجمع ذرات و آلایندهها در نقاط بحرانی |
| کنترل الکترواستاتیک | استفاده از مواد و تجهیزات ضد الکتریسیته ساکن | حفظ ایمنی و عملکرد تجهیزات حساس الکترونیکی |
| کنترل ارتعاشات | کاهش ارتعاشات محیطی با طراحی سازه و پایهها | حفظ دقت دستگاهها و فرآیندهای حساس |
سیستم تهویه مطبوع تخصصی (HVAC)
قلب تپنده هر کلین روم، سیستم تهویه مطبوع (Heating, Ventilation, and Air Conditioning) تخصصی آن است. این سیستم وظایفی بسیار فراتر از کنترل دمای یک ساختمان معمولی بر عهده دارد. وظایف اصلی آن شامل
- تأمین حجم عظیمی از هوای فوق پاک
- کنترل دقیق دما (معمولاً با تلورانس کمتر از ۱ درجه سانتیگراد)
- مدیریت رطوبت نسبی
- و مهمتر از همه، ایجاد فشار مثبت پلکانی است.
این فشار مثبت تضمین میکند که هوا همیشه از مناطق پاکتر به مناطق با پاکیزگی کمتر جریان دارد و از نفوذ آلودگی به فضاهای حساس جلوگیری میکند.
فیلترهای HEPA و ULPA: ریههای کلین روم
فیلترهای هوای با راندمان بالا (HEPA) :
که بر اساس استانداردها باید بتوانند ۹۹.۹۷% از ذرات با اندازه ۰.۳ میکرومتر را جذب کنند، در اکثر اتاق تمیزها استفاده میشوند.
فیلترهای هوای با نفوذ بسیار کم (ULPA) :
برای محیطهای بسیار حساستر مانند صنایع نیمههادی، از فیلترهای هوای با نفوذ بسیار کم (ULPA) استفاده میشود که قادرند ۹۹.۹۹۹% از ذرات با اندازه ۰.۱۲ میکرومتر را به دام بیندازند. فرآیند بیوقفه فیلتراسیون هوا، پاکیزگی دینامیک محیط اتاق تمیز را تضمین میکند.
ساختار فیزیکی: دیوارها، کف و سقف
در ساخت کلین روم، برخلاف ساختمانهای معمولی، مهندسان باید از مصالحی استفاده کنند که دارای ویژگیهای خاصی باشند. سطوح داخلی باید کاملاً صاف، بدون درز، غیر متخلخل و مقاوم در برابر سایش و مواد شیمیایی باشند تا از تجمع ذرات و رشد میکروبی جلوگیری کرده و به راحتی تمیز و ضدعفونی شوند. موادی مانند پانلهای ساندویچی با روکش فلزی، ورقهای وینیل، و کفپوشهای اپوکسی یکپارچه از جمله گزینههای رایج هستند. طراحی گوشهها و اتصالات نیز باید به صورت منحنی باشد تا هیچ نقطهای برای تجمع آلودگی باقی نماند.
اتاقکهای عبور (Airlocks) و دوش هوا (Air Showers)
برای ورود پرسنل و تجهیزات به کلین روم از فضاهای واسطهای به نام ایرلاک (Airlock) یا اتاقک هوابند استفاده میشود. این اتاقکها با داشتن درهای اینترلاک (که همزمان باز نمیشوند) به عنوان یک بافر فشار و آلودگی عمل میکنند. در کلاسهای بالاتر کلین روم، افراد قبل از ورود نهایی، از دوش هوا عبور میکنند. دوش هوا با دمیدن هوای فیلترشده با سرعت بالا (بیش از ۲۰ متر بر ثانیه) بر روی لباس فرد، هرگونه ذره چسبیده به آن را جدا کرده و به سیستم فیلتراسیون منتقل میکند.
پوشش و البسه مخصوص (Gowning)
از آنجایی که انسان بزرگترین منبع تولید آلودگی در یک کلین روم است، ورود به آن نیازمند پوشیدن لباسهای مخصوص کلین روم و بدون پرز است. این لباسها که شامل روپوش یکسره (bunny suit)، کلاه، ماسک، دستکش، پاپوش و عینک ایمنی است، مانند یک فیلتر شخصی عمل کرده و از انتشار ذرات بدن در محیط پاک جلوگیری میکنند. کاربران اتاق تمیز باید فرآیند پوشیدن این لباسها (Gowning Procedure) را بر اساس یک پروتکل دقیق و استاندارد، به ترتیب مشخصی اجرا کنند تا از انتقال آلودگی از لباسهای معمولی به لباس کلین روم جلوگیری شود.
انواع جریان هوا در کلین روم: آرام در برابر متلاطم
نحوه حرکت هوا در داخل کلین روم تأثیر مستقیمی بر توانایی آن در حذف آلایندهها دارد و یکی از عوامل تعیینکننده کلاس کلین روم است. دو الگوی اصلی برای جریان هوا وجود دارد:
جریان آرام یا یکسویه (Laminar/Unidirectional Flow):
در این الگو که برای کلاسهای بالای کلین روم (معمولاً ISO 5 و پاکتر) ضروری است، هوای فیلترشده به صورت یک جبهه یکنواخت و با سرعت ثابت (حدود ۰.۴۵ متر بر ثانیه) از تمام سطح سقف به سمت کف حرکت میکند. در این سیستم، جریان پیوستهی هوا نقش پیستونی را ایفا میکند که بلافاصله ذرات آلایندهی تولیدشده را به سمت فیلترهای خروجی در کف هدایت کرده و از پخش یا تجمع آنها در محیط جلوگیری میکند.
جریان متلاطم یا غیر یکسویه (Turbulent/Non-Unidirectional Flow):
در این الگو که برای کلاسهای پایینتر کلین روم (معمولاً ISO 6 تا ISO 8) به کار میرود، هوای فیلترشده از طریق دیفیوزرهای سقفی به صورت چرخشی و نامنظم وارد اتاق میشود. جریان با هوای اتاق مخلوط میشود و با رقیق کردن غلظت آلایندهها و هدایت آنها به سمت خروجیهای هوا، سطح پاکیزگی را در محدوده استاندارد حفظ میکند. این روش از نظر هزینه ساخت و مصرف انرژی، اقتصادیتر از جریان آرام است.
طراحی و ساخت کلین روم: یک فرآیند مهندسی دقیق
طراحی و ساخت یک کلین روم یک فرآیند بسیار تخصصی و چند رشتهای است که نیازمند دانش عمیق در مهندسی مکانیک، برق، کنترل، معماری و شیمی است. این فرآیند با تعریف دقیق نیازمندیهای کاربر (URS) آغاز میشود و شامل مراحل طراحی مفهومی، طراحی پایه و طراحی دقیق است. هر بخش از این اتاق تمیز باید با دقت برای هدف نهایی بهینه شود.
شرکتهای متخصص در این حوزه، مانند مجموعه فرازکاویان، با درک عمیق از این پیچیدگیهای فنی و الزامات سختگیرانه استانداردهای ISO. فرآیند طراحی و ساخت کلین روم را از صفر تا صد مدیریت میکنند. این تخصص تضمین میکند که کلین روم نهایی نه تنها به کلاس مورد نظر دست یابد، بلکه از نظر مصرف انرژی، جریان کار و قابلیت نگهداری نیز بهینه باشد. کوچکترین خطا در طراحی میتواند منجر به عدم دستیابی به کلاس مورد نظر و بیاثر شدن کل سرمایهگذاری شود.
کاربردهای نوین و آینده کلین روم
دنیای فناوری دائماً در حال کوچکتر شدن و افزایش حساسیت است و به موازات آن، نیاز به محیطهای پاکتر نیز افزایش مییابد. امروزه صنایع مختلف، از جمله نانوتکنولوژی، استفاده از کلین روم را فراتر از داروسازی و الکترونیک گسترش دادهاند؛ زیرا در این حوزهها، ابعاد محصولات با ابعاد آلایندهها برابری میکند.
تولید باتریهای لیتیومی پیشرفته که رطوبت و ذرات میتوانند ایمنی و عملکرد آنها را به خطر اندازند، یکی دیگر از این حوزههاست. در حوزه بیوتکنولوژی، تحقیقات سلولهای بنیادی و ژندرمانی نیازمند محیطهای استریل برای جلوگیری از آلودگی بیولوژیکی هستند. حتی در صنعت هوافضا، مونتاژ ماهوارهها و کاوشگرها در یک اتاق تمیز انجام میشود تا از انتقال میکروارگانیسمهای زمینی به فضا و ایجاد نتایج مثبت کاذب در جستجوی حیات فرازمینی جلوگیری شود. این سطح از کنترل آلودگی برای موفقیت این مأموریتها حیاتی است.
آینده اتاق تمیز به سمت هوشمندسازی، پایداری و اتوماسیون بیشتر حرکت میکند. سیستمهای مانیتورینگ آنلاین ذرات (PMS) که به طور لحظهای دادههای محیطی را پایش میکنند، رباتهایی که برای کاهش حضور انسان در فضاهای حیاتی طراحی شدهاند، و الگوریتمهای هوش مصنوعی که مصرف انرژی سیستمهای HVAC را بهینه میکنند، چشمانداز اتاقهای تمیز در سالهای آینده را شکل میدهند.
جمعبندی
در نهایت، کلین روم یک ابزار استراتژیک، یک محیط تولیدی دقیق و یک ضرورت مطلق برای صنایع پیشرو در قرن بیست و یکم است. این فضاها که در نگاه اول ممکن است ساده به نظر برسند. در واقع اوج دقت و مهندسی در مهار دنیای نامرئی ذرات و میکروبها هستند. از دارویی که جان انسانی را نجات میدهد تا پردازندهای که جهان دیجیتال را به پیش میراند، همگی در سکوت و پاکیزگی یک کلین روم متولد میشوند. درک صحیح از عملکرد، استانداردها و اجزای یک اتاق تمیز، کلید ورود به دنیای فناوریهای پیشرفته و تضمین کیفیت و ایمنی در بالاترین سطح ممکن است. ساختارهای پیچیده با تکیه بر اصول دقیق فیلتراسیون هوا و پایبندی به استانداردهای ISO مرزهای نوآوری را جابجا میکنند.

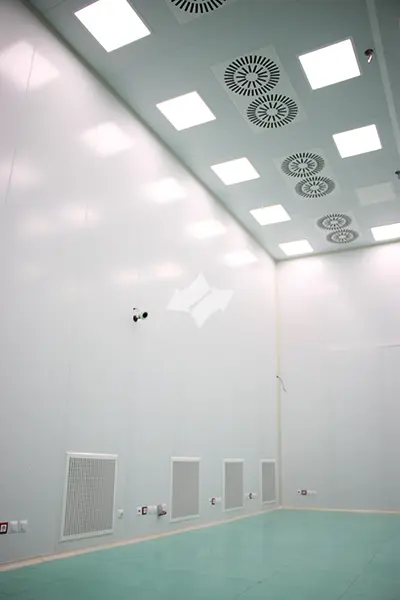

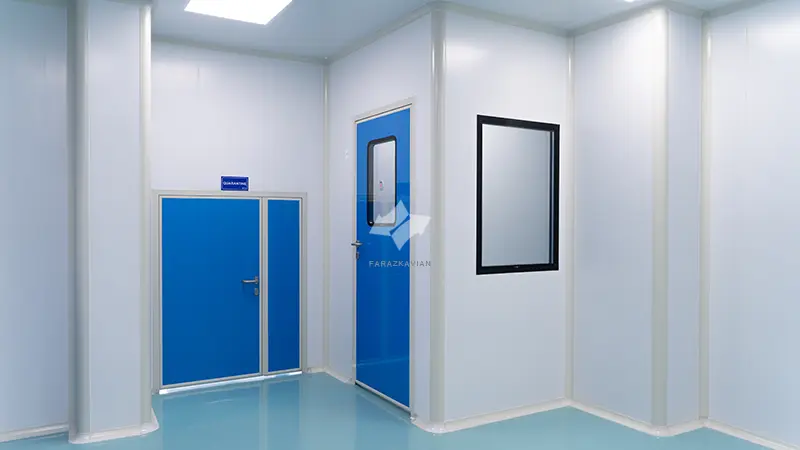

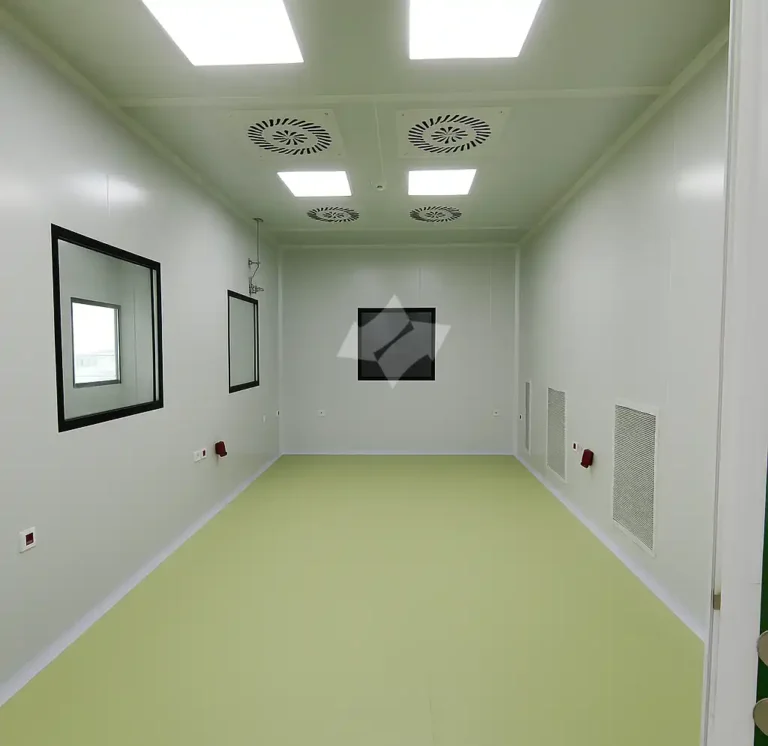

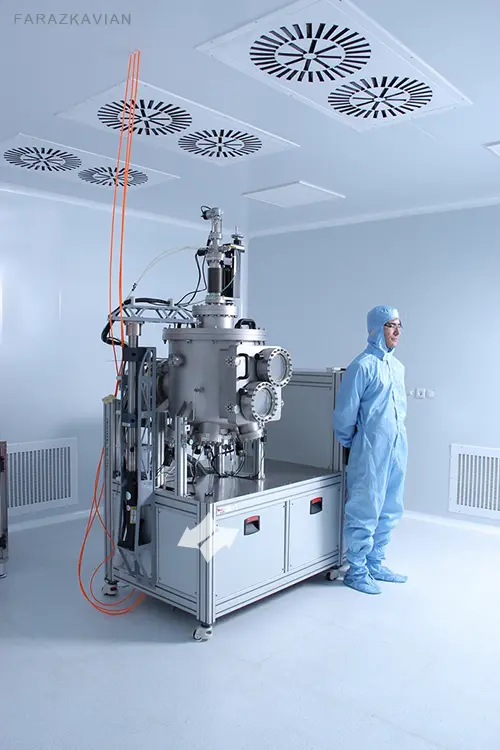

چند نمونه از کلین روم های اجرا شده
سوالات متداول (FAQ)
پاسخ: کلین روم صرفاً یک محیط «تمیزکاریشده» نیست، بلکه یک فضای مهندسیشده است که پارامترهایی مانند تعداد ذرات، دما، رطوبت، فشار، جریان هوا و حتی ارتعاشات و الکتریسیته ساکن در آن بهشدت تحت کنترل قرار میگیرند تا از ورود و تجمع آلایندهها جلوگیری شود.
پاسخ: در صنایعی مثل داروسازی و نیمههادیها حتی یک ذره میکروسکوپی میتواند خسارت بزرگی ایجاد کند. برای مثال یک باکتری میتواند کل بچ یک داروی تزریقی را آلوده کند. یا یک ذره غبار باعث خرابی یک پردازنده شود. به همین دلیل کلین رومها تضمینکننده کیفیت و ایمنی فرآیندهای حساس هستند.
پاسخ: این استاندارد جهانی، کلین رومها را بر اساس حداکثر تعداد مجاز ذرات در هر مترمکعب هوا دستهبندی میکند (از ISO 1 تا ISO 9) و مرجع اصلی برای طراحی، ساخت و ممیزی اتاق تمیز است. پایبندی به این استاندارد، برای اخذ مجوزهای قانونی و تضمین کیفیت تولید ضروری است.
پاسخ: اجزایی مانند سیستم تهویه تخصصی (HVAC)، فیلترهای HEPA/ULPA، ساختار فیزیکی بدون درز، اتاقکهای عبور (Airlock)، دوش هوا و لباسهای مخصوص (Gowning) هر یک نقش حیاتی در جلوگیری از ورود، تولید یا ماندگاری آلایندهها دارند و هماهنگی آنها تضمینکننده عملکرد بهینه کلین روم است.
پاسخ: کلین رومهای آینده به سمت هوشمندسازی، اتوماسیون و پایداری انرژی حرکت میکنند؛ با استفاده از سیستمهای پایش آنلاین ذرات، رباتهای کاهشدهنده حضور انسان و الگوریتمهای هوش مصنوعی برای بهینهسازی سیستمهای HVAC، تا محیطهای پاکتر با هزینه کمتر و کارایی بالاتر فراهم شود.
